Lưu lượng kế là gì? Đây là thiết bị đo lường dòng chảy của chất lỏng, khí và hơi trong đường ống, giúp giám sát, kiểm soát và tối ưu hóa các hệ thống xử lý nước công nghiệp, xử lý nước và thực phẩm. Bài viết này của ATS Water Technology sẽ giúp Quý khách hiểu được các loại lưu lượng kế phổ biến, nguyên lý hoạt động, cách đọc lưu lượng kế chính xác và ứng dụng thực tiễn.

1. Lưu lượng kế là gì?

Lưu lượng kế (Flow Meter / Flow Sensor) là thiết bị đo lượng chất lỏng hoặc khí đi qua đường ống trong một đơn vị thời gian.

Thiết bị có thể ghi nhận:

  • Lưu lượng tức thời (m³/h, L/min)
  • Tổng lưu lượng (Totalizer)
  • Lưu lượng khối lượng (kg/h)
  • Lưu lượng thể tích (m³/h)

Trong vận hành hệ thống xử lý nước, lưu lượng kế giúp:

  • Theo dõi lưu lượng thực tế so với thiết kế
  • Điều khiển bơm, van, hệ thống định lượng
  • Giảm sai lệch vận hành
  • Tối ưu hóa năng lượng và ổn định quy trình

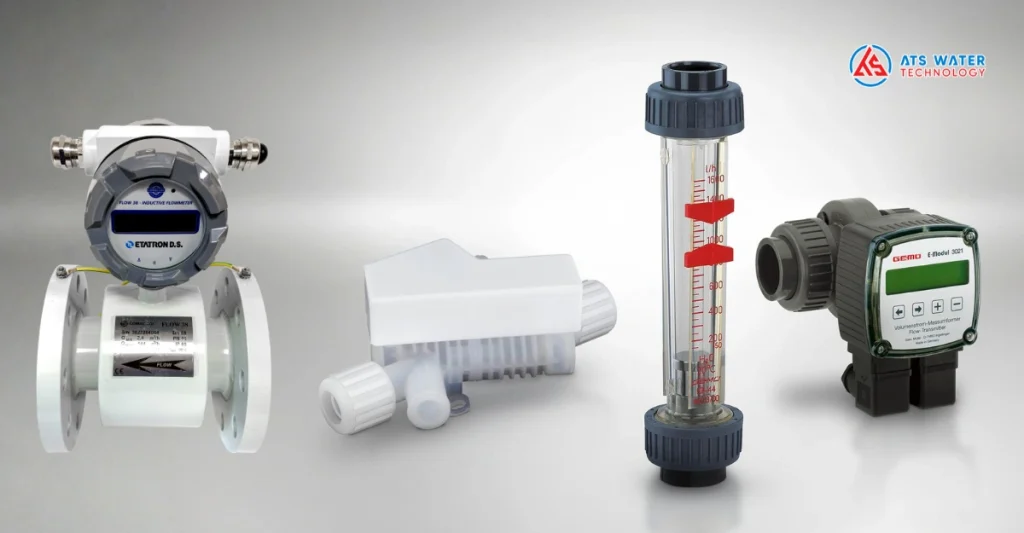

Lưu lượng kế là gì?
Lưu lượng kế là thiết bị dùng để đo và giám sát lưu lượng chất lỏng hoặc khí trong đường ống

2. Cấu tạo và nguyên lý hoạt động của lưu lượng kế

Lưu lượng kế là thiết bị đo lường quan trọng trong các hệ thống xử lý nước công nghiệp, giúp theo dõi tốc độ dòng chảy và lưu lượng chất lỏng, khí hoặc hơi trong đường ống. Để vận hành hiệu quả và lựa chọn thiết bị phù hợp, Quý khách cần hiểu rõ cấu tạo và nguyên lý hoạt động của các loại lưu lượng kế.

2.1. Cấu tạo của lưu lượng kế

Cấu tạo của lưu lượng kế tùy thuộc vào công nghệ đo và phương pháp lắp đặt, nhưng nhìn chung bao gồm các thành phần cơ bản:

  • Thân thiết bị và ống đo: Cho phép dòng chảy đi qua bộ cảm biến mà không gây cản trở, đảm bảo phép đo ổn định.
  • Bộ cảm biến: Đo vận tốc hoặc các đặc tính của dòng chảy và chuyển đổi thành tín hiệu để tính toán lưu lượng.
  • Phao hoặc bộ phận đo cơ học (nếu có): Trong một số loại lưu lượng kế, phao nổi theo dòng chảy và di chuyển dọc theo ống. Giá trị lưu lượng được xác định dựa trên vị trí của phao, với các vạch đo in sẵn trên ống hoặc phao giúp quan sát trực quan và dễ dàng.
  • Bộ chuyển đổi và hiển thị: Chuyển tín hiệu từ cảm biến thành dữ liệu lưu lượng tức thời và tích lũy, hiển thị trực quan cho người vận hành.
  • Bộ điều hòa dòng chảy (nếu có): Ổn định dòng chảy bên trong ống, cải thiện độ chính xác của phép đo.

2.2. Nguyên lý hoạt động của lưu lượng kế

Nguyên lý chung của lưu lượng kế dựa trên việc đo vận tốc dòng chảy hoặc thay đổi năng lượng động học của chất lỏng, khí hoặc hơi. Khi diện tích ống (A) đã biết, lưu lượng (Q) được tính theo công thức:

Q = V × A

Trong đó:

  • Q: lưu lượng dòng chảy
  • V: vận tốc trung bình của dòng chảy
  • A: diện tích tiết diện ống

Các yếu tố ảnh hưởng như độ nhớt, mật độ chất lỏng và ma sát thành ống có thể tác động đến kết quả đo.

Một số nguyên lý cụ thể thường được ứng dụng:

  • Dựa trên vận tốc hoặc động năng: Thiết bị đo tốc độ dòng chảy hoặc sự thay đổi động năng của chất lỏng.
  • Dựa trên chênh lệch áp suất: Vận tốc dòng chảy được xác định từ sự khác biệt áp suất khi chất lỏng đi qua phần đo.
  • Hoạt động tự nhiên: Nhiều lưu lượng kế có khả năng vận hành mà không cần nguồn năng lượng bên ngoài; tuy nhiên, sự thay đổi về nhiệt độ, áp suất, độ nhớt và mật độ chất lỏng có thể tác động đến độ chính xác.

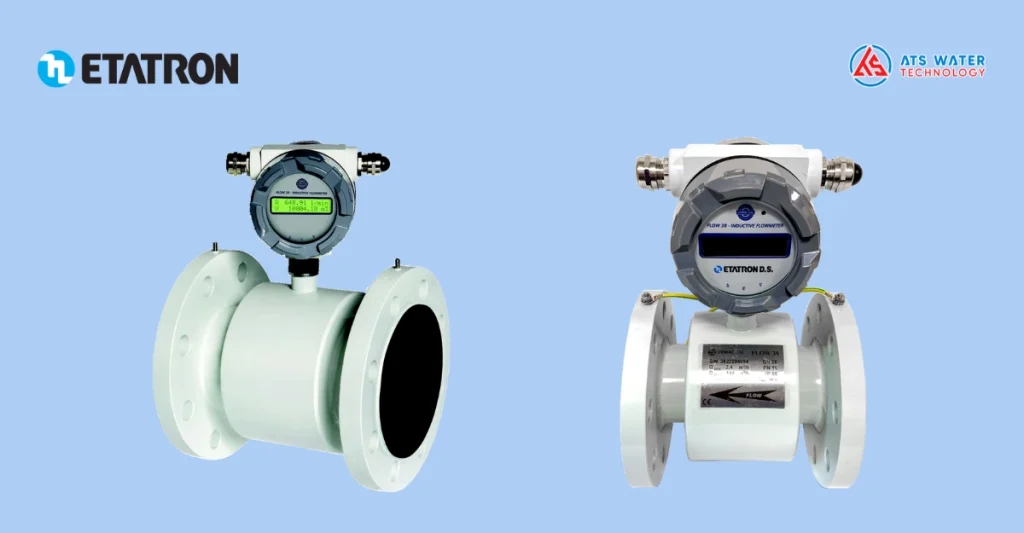

Cấu tạo và nguyên lý hoạt động của lưu lượng kế
Các loại lưu lượng kế của Etatron

3. Các loại lưu lượng kế phổ biến

Dưới đây là 5 dòng lưu lượng kế được sử dụng rộng rãi nhất trong công nghiệp nước, xử lý nước thải, HVAC và nhiều quy trình công nghiệp. Mỗi loại sở hữu nguyên lý đo khác nhau, kéo theo tính năng, ưu – nhược điểm và mức độ phù hợp với từng ứng dụng thực tế.

3.1. Lưu lượng kế điện từ (Magnetic Flow Meter)

Lưu lượng kế điện từ hoạt động dựa trên định luật Faraday, đo lưu lượng bằng điện áp sinh ra khi chất lỏng dẫn điện đi qua từ trường. Đây là một trong những công nghệ thông dụng nhất trong hệ thống cấp – thoát nước và xử lý nước thải.

  • Ứng dụng:
    • Nước sạch, nước thải, dung dịch có độ dẫn điện ≥ 5 µS/cm
    • Công nghiệp thực phẩm, dệt nhuộm, xử lý nước, hóa chất loãng
  • Ưu điểm:
    • Không cản trở dòng chảy
    • Độ chính xác cao, ổn định
    • Ít bị ảnh hưởng bởi nhiệt độ, độ nhớt, áp suất
  • Nhược điểm:
    • Không đo được chất lỏng không dẫn điện (dầu, nước RO, DI)
    • Giá cao hơn lưu lượng kế cơ học

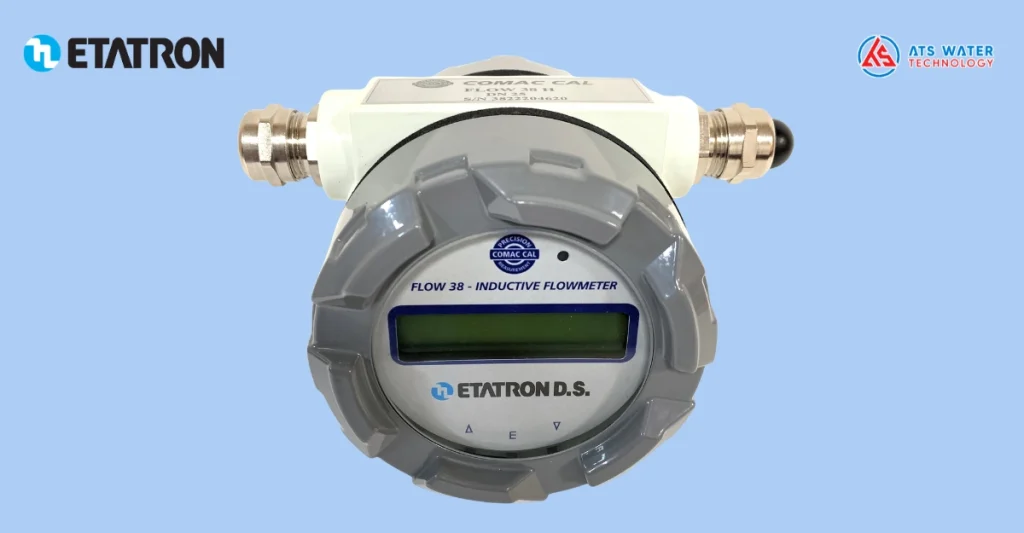

Lưu lượng kế điện từ (Magnetic Flow Meter)
Lưu lượng kế điện từ

3.2. Lưu lượng kế siêu âm (Ultrasonic Flow Meter)

Lưu lượng kế siêu âm sử dụng sự chênh lệch thời gian truyền sóng hoặc hiệu ứng Doppler để xác định vận tốc dòng chảy. Nhờ khả năng đo không tiếp xúc, đây là lựa chọn tối ưu cho các hệ thống cần tính linh hoạt cao.

  • Ứng dụng:
    • Nước sạch, nước RO, nước kỹ thuật, nước làm mát
    • Đo tạm thời hoặc đo không xâm lấn (clamp-on)
  • Ưu điểm:
    • Không cần cắt ống, lắp đặt nhanh
    • Phù hợp ống lớn, linh hoạt
    • Đo được chất lỏng không dẫn điện
  • Nhược điểm:
    • Không phù hợp với nước nhiều bọt khí hoặc cặn lơ lửng
    • Độ chính xác phụ thuộc chất lượng truyền âm & tình trạng ống

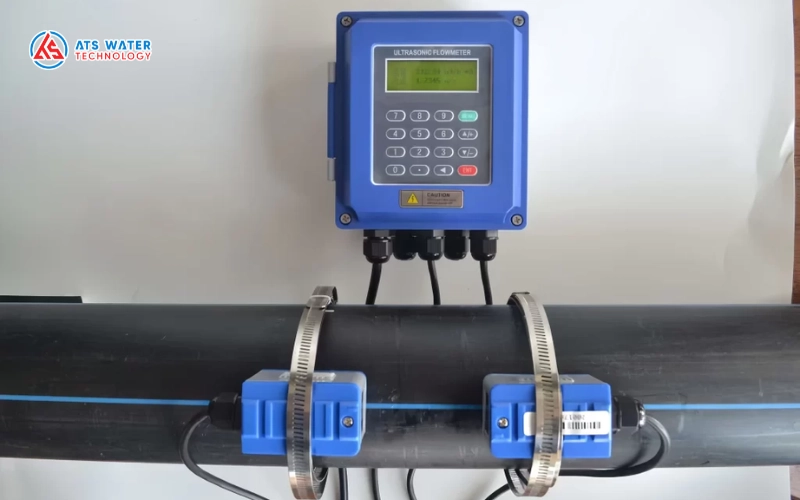

Lưu lượng kế siêu âm (Ultrasonic Flow Meter)
Lưu lượng kế siêu âm

3.3. Lưu lượng kế xoáy Vortex (Vortex Flow Meter)

Vortex đo lưu lượng dựa trên tần số xoáy Kármán xuất hiện sau vật cản đặt trong dòng chảy. Công nghệ này đặc biệt phù hợp cho hơi nóng, hơi bão hòa và khí nén.

  • Ứng dụng:
    • Hơi nóng, hơi bão hòa, khí nén, CO₂, nitrogen
    • HVAC, boiler, thực phẩm, công nghiệp hơi
  • Ưu điểm:
    • Đo được hơi – khí – chất lỏng
    • Cấu tạo đơn giản, ổn định, ít bảo trì
    • Độ chính xác cao khi lưu lượng lớn
  • Nhược điểm:
    • Yêu cầu đoạn ống thẳng dài
    • Nhạy với rung động
    • Không phù hợp lưu lượng thấp hoặc dao động mạnh

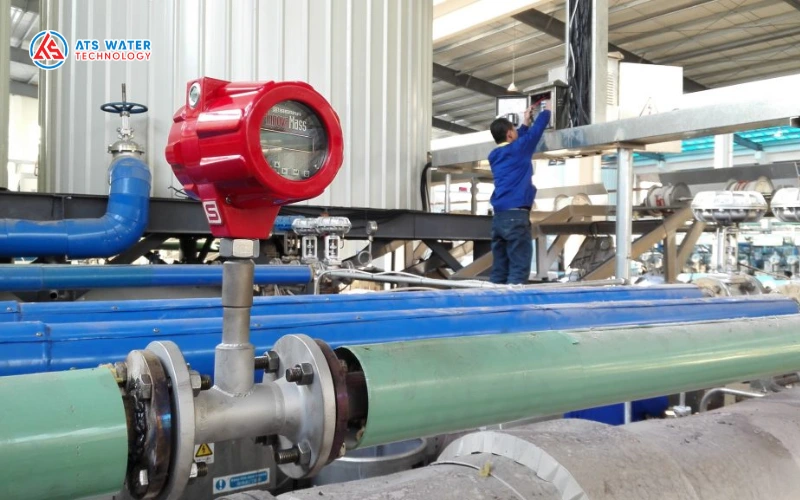

Lưu lượng kế xoáy Vortex (Vortex Flow Meter)
Lưu lượng kế xoáy Vortex

3.4. Lưu lượng kế Coriolis (Coriolis Mass Flow Meter)

Coriolis là dòng lưu lượng kế cao cấp nhất, đo trực tiếp lưu lượng khối lượng dựa trên dao động của ống cảm biến. Đây là lựa chọn hàng đầu trong ngành hóa chất, thực phẩm, dược phẩm và nhiên liệu.

  • Ứng dụng:
    • Hóa chất, nhiên liệu, dầu, thực phẩm đặc, dung dịch nhớt
    • Đo lưu lượng khối lượng, mật độ và nhiệt độ
  • Ưu điểm:
    • Độ chính xác cao nhất trong các loại lưu lượng kế
    • Không bị ảnh hưởng bởi áp suất, độ nhớt, nhiệt độ
    • Không cần hiệu chỉnh Reynolds
  • Nhược điểm:
    • Chi phí rất cao
    • Kích thước và trọng lượng lớn
    • Hạn chế với đường ống có rung động mạnh

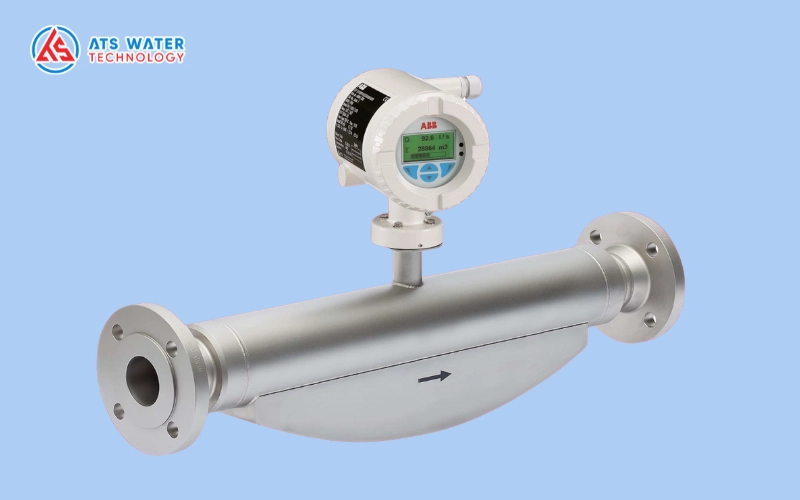

Lưu lượng kế Coriolis (Coriolis Mass Flow Meter)
Lưu lượng kế Coriolis

3.5. Lưu lượng kế cơ học (Mechanical Flow Meter)

Lưu lượng kế cơ học là công nghệ truyền thống, sử dụng bộ phận chuyển động như bánh xe đo (turbine), piston hoặc rotor để tính lưu lượng thể tích. Đây là loại phổ biến nhất trong dân dụng và công nghiệp nhẹ.

  • Ứng dụng:
    • Nước sinh hoạt, nước kỹ thuật, tưới tiêu
    • Hệ thống cần đo tổng lưu lượng
  • Ưu điểm:
    • Giá rẻ, dễ lắp đặt, dễ bảo trì
    • Không cần nguồn điện trong nhiều loại
  • Nhược điểm:
    • Hao mòn theo thời gian do bộ phận chuyển động
    • Độ chính xác giảm khi nước có cặn hoặc rỉ
    • Không phù hợp môi trường hóa chất hoặc nước bẩn

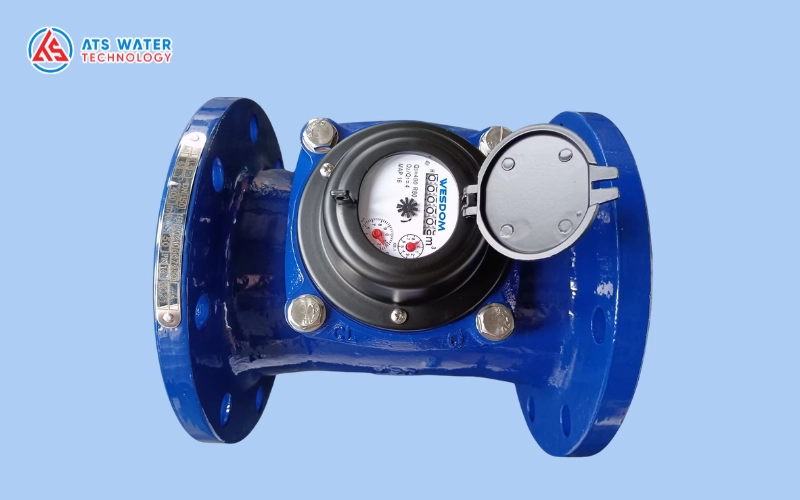

Lưu lượng kế cơ học (Mechanical Flow Meter)
Lưu lượng kế cơ học

4. Những điều cần lưu ý khi đọc lưu lượng kế

Việc đọc đúng giá trị lưu lượng giúp đảm bảo tính chính xác trong vận hành hệ thống xử lý nước, hạn chế sai số và kéo dài tuổi thọ thiết bị. Người vận hành cần quan tâm cả đặc tính chất lỏng, điều kiện lắp đặt, và kỹ thuật đọc của từng loại lưu lượng kế.

4.1. Các yếu tố ảnh hưởng đến độ chính xác

Những yếu tố dưới đây có thể gây sai số khi đo, tùy theo loại lưu lượng kế và đặc tính dòng chảy:

  • Độ nhớt: Ảnh hưởng lớn đến lưu lượng kế cơ học, vortex và chênh áp.
  • Bọt khí / khí lẫn trong dòng: Gây sai số lớn với điện từ, siêu âm và lưu lượng kế thể tích.
  • TSS (chất rắn lơ lửng): Có thể làm lệch tín hiệu, mài mòn cảm biến hoặc tạo cặn.
  • Nhiệt độ: Thay đổi tính chất lưu chất, ảnh hưởng cảm biến siêu âm, vortex và cơ học.
  • Áp suất: Ảnh hưởng dòng chảy của hơi – khí; quan trọng với chênh áp và vortex.
  • Độ dẫn điện: Yếu tố bắt buộc với lưu lượng kế điện từ (Magnetic Flow Meter).
  • Rung đường ống: Ảnh hưởng đến vortex, Coriolis và siêu âm; gây mất ổn định tín hiệu.

4.2. Các bước đọc đúng lưu lượng kế

Để đảm bảo số liệu chính xác, người vận hành cần tuân thủ các bước sau:

  • Bước 1: Kiểm tra dòng chảy đã ổn định (tránh dao động mạnh do bơm, van, rung).
  • Bước 2: Đảm bảo ống thẳng đầu vào – đầu ra đủ chiều dài theo tiêu chuẩn của thiết bị.
  • Bước 3: Loại bỏ khí trong ống để tránh sai số, đặc biệt với điện từ, cơ học, chênh áp.

Lưu ý theo từng công nghệ đo:

  • Lưu lượng kế phao (Variable Area): Đọc ngang mặt phẳng lớn nhất của phao.
  • Lưu lượng kế điện từ (Magnetic): Kiểm tra cách ly mass đúng kỹ thuật.
  • Lưu lượng kế siêu âm clamp-on: Đảm bảo lớp gel tiếp âm đầy đủ, không bị hở.
  • Lưu lượng kế chênh áp (Differential Pressure): Kiểm tra đường impulse line không tắc, không đọng khí hoặc nước.
Lưu lượng kế phao (Variable Area)
Các loại lưu lượng kế dạng phao

5. Ứng dụng của lưu lượng kế

Lưu lượng kế được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng đo chính xác dòng chảy chất lỏng, khí hoặc hơi. Các ứng dụng chính bao gồm:

  • Ngành nước và xử lý chất thải: Giám sát dòng chảy, kiểm soát nước cấp và nước thải trong các hệ thống xử lý nước và tiện ích công cộng.
  • Công nghiệp dầu khí (Oil & Gas): Đo lường khối lượng chất lỏng và khí tự nhiên, theo dõi vận chuyển và xử lý dầu, khí hóa lỏng và chất lỏng đông lạnh.
  • Ngành thực phẩm và đồ uống (Food & Beverage): Kiểm soát lưu lượng nguyên liệu, nước và các chất lỏng trong quy trình sản xuất, giúp tối ưu hóa chi phí và hiệu quả sản xuất.
  • Các ngành công nghiệp khác: Ứng dụng trong hóa chất, luyện kim, dược phẩm, năng lượng, và đo lưu lượng chất lỏng đặc biệt, bùn, khí mật độ cao hoặc các chất lỏng có độ nhớt cao.
Ứng dụng của lưu lượng kế
Lưu lượng kế là thiết bị được ứng dụng rộng rãi trong nhiều hệ thống xử lý nước

6. Các câu hỏi thường gặp về lưu lượng kế

Lưu lượng kế là gì?

Lưu lượng kế là thiết bị đo tốc độ dòng chảy hoặc lưu lượng chất lỏng, khí, hoặc hơi trong đường ống, giúp người vận hành giám sát và kiểm soát hiệu quả các quy trình công nghiệp và xử lý nước.

Các loại lưu lượng kế phổ biến là gì?

Các loại phổ biến gồm: chênh lệch áp suất, cơ học, dịch chuyển tích cực, tiết diện thay đổi, tuabin, Coriolis, điện từ, siêu âm, Vortex và khối lượng, mỗi loại dựa trên nguyên lý đo khác nhau phù hợp với từng ứng dụng.

Cần lưu ý điều gì khi đọc lưu lượng kế?

Khi đọc lưu lượng kế, cần lưu ý các yếu tố có thể ảnh hưởng đến độ chính xác bao gồm: độ nhớt của chất lỏng, bọt khí hoặc khí lẫn trong dòng, chất rắn lơ lửng (TSS), nhiệt độ, áp suất, độ dẫn điện của lưu chất, và rung đường ống.

Như vậy, qua bài viết trên, ATS Water Technology đã giúp Quý khách hiểu rõ lưu lượng kế là gì và lý do thiết bị này giữ vai trò quan trọng trong vận hành hệ thống. Khi được lựa chọn và sử dụng đúng cách, lưu lượng kế hỗ trợ đo dòng chảy chính xác, tối ưu hiệu suất hoạt động và giảm chi phí bảo trì. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và giải đáp thắc mắc nhanh nhất!
