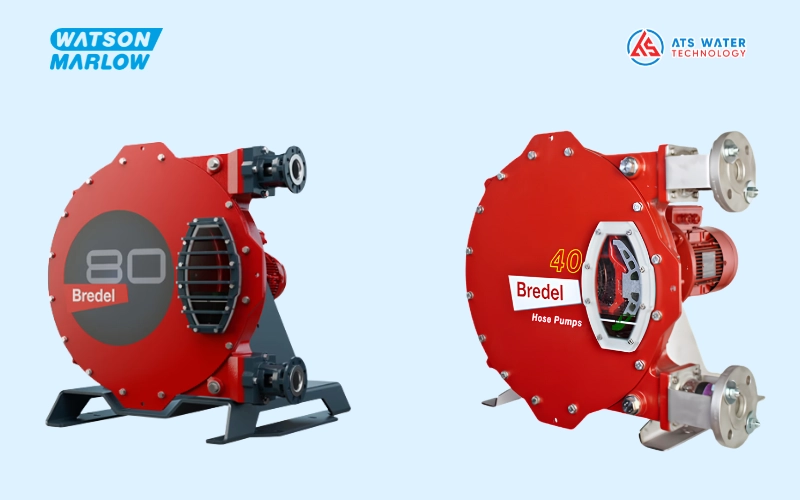

Bơm ống Bredel

Bơm ống Bredel được phát triển để đáp ứng các yêu cầu bơm và định lượng lưu chất trong nhiều ngành công nghiệp, từ xử lý nước, hóa chất đến thực phẩm và khai khoáng. Với thiết kế bơm nhu động đặc trưng cùng nhiều model và phiên bản chuyên dụng, Bredel mang đến hiệu suất vận hành ổn định, độ bền cao và chi phí bảo trì thấp. Dưới đây là những thông tin chi tiết về cấu tạo, thông số kỹ thuật, ưu điểm và ứng dụng của dòng bơm này.

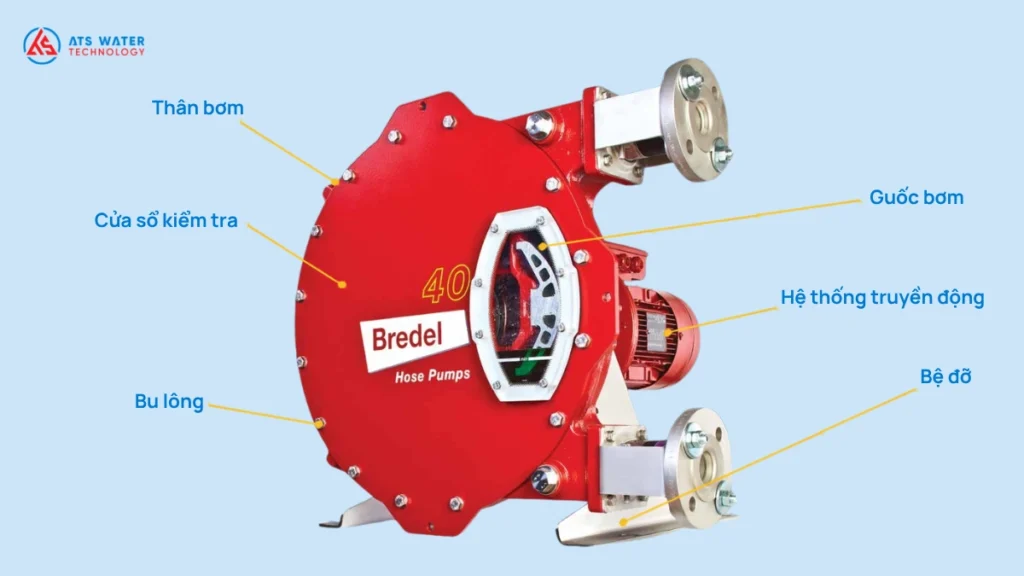

1. Cấu tạo và nguyên lý hoạt động của bơm ống Bredel

Bơm ống Bredel được thiết kế theo nguyên tắc “Engineered Simplicity” (Đơn giản hóa thiết kế kỹ thuật), tập trung loại bỏ các chi tiết không cần thiết nhằm nâng cao độ tin cậy và giảm yêu cầu bảo trì. Thiết bị gồm các bộ phận chính được gia công với độ chính xác cao nhằm tối ưu hiệu suất bơm và giảm chi phí bảo trì.

Bơm ống Bredel gồm các bộ phận chính sau:

• Ống bơm: Bộ phận duy nhất tiếp xúc với lưu chất, được chế tạo từ cao su chất lượng cao và gia cường nhiều lớp sợi nylon để tăng khả năng chịu áp suất, chống mài mòn và kéo dài tuổi thọ.
• Guốc ép: Gắn trên rotor, có nhiệm vụ ép và nhả ống bơm liên tục để tạo dòng chảy của lưu chất.
• Thân bơm: Chứa ống bơm, guốc bơm và dầu bôi trơn chuyên dụng nhằm giảm ma sát giữa guốc bơm và bề mặt hose trong quá trình vận hành.
• Hệ thống truyền động: Thiết kế truyền động trực tiếp (Direct Coupled) kết hợp vòng bi chịu tải và vùng đệm bảo vệ, giúp tăng độ ổn định và tuổi thọ của bơm.
• Bệ đỡ: Các chân đế kim loại màu bạc giúp bơm đứng vững.
• Cửa sổ kiểm tra: Phần nhựa trong suốt ở mặt trước giúp quan sát guốc bơm và mức dầu bôi trơn bên trong.
• Bu lông: Các con ốc giữ thân bơm và các bộ phận khác lại với nhau.

Bơm ống Bredel hoạt động theo nguyên lý bơm nhu động (Peristaltic Pump). Khi rotor quay, các guốc bơm sẽ lần lượt ép lên ống bơm để đẩy lưu chất từ đầu hút đến đầu xả. Sau khi guốc bơm đi qua, ống bơm đàn hồi trở lại, tạo lực hút để đưa lưu chất mới vào bên trong ống và tiếp tục chu trình bơm.

Để hiểu rõ hơn về nguyên lý hoạt động của bơm ống công nghiệp Bredel, Quý khách có thể theo dõi video sau:

2. Thông số kỹ thuật của bơm ống Watson‑Marlow Bredel

Dòng bơm ống Watson-Marlow Bredel gồm nhiều model với khoảng lưu lượng và áp suất đa dạng, đáp ứng từ các ứng dụng định lượng hóa chất đến bơm bùn và lưu chất có độ nhớt cao. Các model hiện có bao gồm:

• Bredel 10
• Bredel 15
• Bredel 20
• Bredel 25
• Bredel 32
• Bredel 40
• Bredel 50
• Bredel 65
• Bredel 80
• Bredel 100
• Bredel 280
• Bredel 2100

Ngoài các model tiêu chuẩn, Bredel còn có các phiên bản chuyên dụng như:

• Bredel DuCoNite® – Phiên bản chống ăn mòn, phù hợp với môi trường hóa chất có tính ăn mòn cao.
  • DuCoNite 10
  • DuCoNite 15
  • DuCoNite 20
  • DuCoNite 25
  • DuCoNite 32
• Bredel CIP – Phiên bản dành cho ngành thực phẩm và đồ uống, hỗ trợ quy trình vệ sinh tại chỗ (Clean-in-Place).
  • Bredel CIP 40
  • Bredel CIP 50

Mỗi model được thiết kế với lưu lượng, áp suất và kích thước ống bơm khác nhau, giúp người dùng dễ dàng lựa chọn thiết bị phù hợp với từng yêu cầu vận hành. Dưới đây là bảng thông số kỹ thuật chi tiết của từng dòng bơm.

Dòng bơm Bredel tiêu chuẩn (Kích thước nhỏ và trung bình)

Phù hợp cho các ứng dụng định lượng và chuyển tiếp lưu chất với lưu lượng nhỏ đến trung bình.

Dòng bơm Bredel tiêu chuẩn (Công suất lớn)

Thiết kế cho các ứng dụng công nghiệp nặng, xử lý bùn, hóa chất và lưu chất có độ nhớt cao.

Dòng bơm Bredel Duplex (Hai đầu bơm)

Sử dụng một bộ truyền động cho hai đầu bơm nhằm đạt lưu lượng lớn trong không gian lắp đặt tối ưu.

Dòng bơm chuyên dụng (DuCoNite & CIP)

Dòng DuCoNite:

Dòng Bredel CIP:

3. Ưu điểm của bơm ống Bredel series

Bơm ống Bredel được đánh giá cao nhờ thiết kế tối ưu cho các ứng dụng công nghiệp đòi hỏi khả năng vận hành liên tục, xử lý lưu chất khó và giảm thiểu chi phí bảo trì. Dưới đây là những ưu điểm nổi bật của dòng bơm này:

• Thiết kế không phớt cơ khí, không van: Giảm nguy cơ rò rỉ, tắc nghẽn và hạn chế các chi tiết hao mòn trong quá trình vận hành.
• Chỉ có ống bơm tiếp xúc với lưu chất: Bảo vệ các bộ phận cơ khí khỏi hóa chất, đồng thời giúp việc bảo trì trở nên đơn giản hơn.
• Độ chính xác định lượng lên đến ±1%: Duy trì lưu lượng ổn định, giảm hiện tượng hồi lưu nhờ khả năng ép kín 100% (100% Occlusion).
• Khả năng chạy khô và tự mồi: Có thể chạy khô mà không gây hư hỏng, tự mồi với chiều cao hút lên đến 9,5 m.
• Bơm được nhiều loại lưu chất: Phù hợp với hóa chất ăn mòn, bùn đặc, chất lỏng có độ nhớt cao, chứa hạt rắn hoặc lẫn khí.
• Ống bơm chính hãng Bredel (Genuine Bredel Hose): Được gia cường nhiều lớp sợi nylon và gia công chính xác, giúp tăng tuổi thọ ống bơm, giảm ma sát và bảo vệ hệ thống truyền động.
• Thiết kế truyền động Direct Coupled: Giảm tải lên hộp số, tăng độ ổn định và kéo dài tuổi thọ thiết bị.
• Chi phí bảo trì thấp: Không cần thay phớt cơ khí hoặc van, việc bảo dưỡng chủ yếu là thay thế ống bơm (hose).
• Đa dạng phiên bản chuyên dụng: Có các dòng DuCoNite cho môi trường hóa chất ăn mòn và Bredel CIP dành cho ngành thực phẩm, đồ uống.
• Đạt nhiều tiêu chuẩn quốc tế: Tùy theo model và vật liệu ống bơm, bơm Bredel đáp ứng các tiêu chuẩn FDA, EC 1935/2004, 3A Sanitary và sử dụng chất bôi trơn đạt chứng nhận an toàn thực phẩm của NSF (NSF Food Grade Lubricant) đối với dòng Bredel CIP.

4. Các chứng chỉ của bơm ống Bredel

Bơm ống Bredel đáp ứng nhiều tiêu chuẩn quốc tế về an toàn và vệ sinh, phù hợp với các ứng dụng trong ngành thực phẩm, đồ uống và nhiều lĩnh vực công nghiệp khác.

• FDA (Food and Drug Administration): Vật liệu ống bơm (F-NBR) đáp ứng yêu cầu an toàn khi tiếp xúc với thực phẩm theo quy định của Cục Quản lý Thực phẩm và Dược phẩm Hoa Kỳ.
• EC 1935/2004: Vật liệu (F-NBR) tiếp xúc với thực phẩm tuân thủ Quy định (EC) số 1935/2004 của Liên minh Châu Âu.
• 3-A Sanitary Standard: Đáp ứng tiêu chuẩn vệ sinh đối với thiết bị sử dụng trong ngành thực phẩm, sữa và đồ uống.
• Chất bôi trơn đạt chứng nhận an toàn thực phẩm của NSF: Dòng Bredel CIP sử dụng chất bôi trơn đạt chứng nhận NSF, phù hợp với các ứng dụng yêu cầu tiêu chuẩn vệ sinh cao.

5. Ứng dụng của bơm ống công nghiệp Bredel

Với khả năng xử lý nhiều loại lưu chất có tính chất khác nhau, từ hóa chất ăn mòn, bùn đặc đến chất lỏng có độ nhớt cao hoặc chứa hạt rắn, bơm ống Bredel được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

• Xử lý nước và nước thải: Định lượng vôi, natri hypoclorit (NaOCl), clorua sắt (FeCl₃), xút (NaOH), polymer, bơm bùn hoạt tính và chuyển bùn đến máy ép bùn.
• Công nghiệp hóa chất: Bơm axit sulfuric, axit nitric, dung môi, nhựa, chất xúc tác, axit, bazơ và các hóa chất có tính ăn mòn cao.
• Khai thác mỏ và xây dựng: Chuyển bùn quặng, bùn đặc, thuốc thử tuyển khoáng, xi măng, bê tông phun, chất tạo màu và cốt liệu.
• Thực phẩm và đồ uống: Bơm sữa, bia, rượu, mứt trái cây, hương liệu, sản phẩm chứa hạt, đồng thời hỗ trợ quy trình vệ sinh tại chỗ (CIP) và định lượng bùn đất tảo cát trong sản xuất bia.
• Công nghiệp bột giấy và giấy: Bơm thuốc nhuộm, titan dioxit, dịch đen (Black Liquor Soap) và các lưu chất chứa sợi hoặc tạp chất mài mòn.
• Gốm sứ và thủy tinh: Chuyển bùn gốm (Ceramic Slip) và các huyền phù có tính mài mòn, độ nhớt cao trong sản xuất gạch, ngói và sứ.
• Sơn, bột màu và in ấn: Bơm bột màu, latex, véc-ni, mực in, keo dán và nguyên liệu cấp cho máy nghiền phân tán.
• Dệt may và OEM: Bơm thuốc nhuộm, axit, hóa chất xử lý sợi và tích hợp vào các hệ thống thiết bị theo yêu cầu của nhà sản xuất (OEM).

6. Mua bơm ống Bredel chính hãng tại ATS Water Technology

ATS Water Technology là đại diện phân phối chính thức các dòng sản phẩm Watson-Marlow tại Việt Nam, trong đó có bơm ống công nghiệp Bredel. Với kinh nghiệm trong lĩnh vực xử lý nước và thiết bị công nghiệp, ATS tư vấn lựa chọn giải pháp phù hợp với từng ứng dụng, đồng thời cung cấp sản phẩm và phụ tùng chính hãng từ nhà sản xuất.

Khi lựa chọn bơm ống Bredel tại ATS Water Technology, khách hàng sẽ nhận được:

• Sản phẩm chính hãng Watson-Marlow với nguồn gốc xuất xứ rõ ràng.
• Tư vấn lựa chọn model phù hợp với lưu lượng, áp suất và đặc tính lưu chất.
• Cung cấp đầy đủ ống bơm (hose), phụ tùng và vật tư thay thế chính hãng.
• Hỗ trợ tư vấn kỹ thuật trong quá trình lựa chọn và sử dụng sản phẩm.
• Báo giá nhanh chóng và tư vấn giải pháp phù hợp với nhu cầu của từng doanh nghiệp.

Đội ngũ kỹ sư của Công ty TNHH Công Nghệ Nước ATS (ATS Water Technology) luôn sẵn sàng tư vấn và hỗ trợ khách hàng lựa chọn bơm ống Bredel chính hãng phù hợp với đặc tính lưu chất, yêu cầu vận hành và từng ứng dụng cụ thể. Quý khách hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn giải pháp, báo giá chi tiết và lựa chọn model phù hợp với nhu cầu của doanh nghiệp.
