Khớp nối linh hoạt style B

Khớp nối linh hoạt style B của Piedmont là giải pháp kết nối đường ống hiệu quả cho các hệ thống nước ngọt, nước lợ và các ứng dụng cần chịu áp lực cao. Với vật liệu inox 316 chống ăn mòn, cấu trúc bền bỉ và khả năng chịu áp suất lên đến 600 psi (40 bar), sản phẩm phù hợp với nhiều điều kiện vận hành khắt khe. Thiết kế gọn nhẹ, dễ lắp đặt cùng gioăng đệm EPDM đạt chuẩn NSF/ANSI 61 đảm bảo an toàn và hiệu suất lâu dài.

Thương hiệu: Piedmont

Loại sản phẩm: Khớp nối

ĐẶC ĐIỂM SẢN PHẨM

Áp suất vận hành tối đa: 600 psi (40 bar) khi sử dụng ống Schedule 40s có rãnh cắt.
Vật liệu cao cấp: Thép không gỉ 316 (CF8M), đạt tiêu chuẩn ASTM A351, A743, A744.
Gioăng đệm: Cao su EPDM, dùng được cho nước nóng - lạnh, có 2 dạng C-shape hoặc Flush-fit, đạt chuẩn NSF/ANSI 61.
Bulong & đai ốc: Inox 316, đầu tròn hoặc lục giác, cổ hình bầu dục, theo ASTM F-593/F-594.
Vật liệu bền, không cần bảo trì thường xuyên, lý tưởng cho ứng dụng nước ngọt hoặc nước lợ.
Dễ lắp đặt, bảo trì, thích hợp cho ống cắt rãnh Schedule 40s.
Gioăng đệm EPDM lưu hóa peroxide có sẵn theo yêu cầu (cho các ứng dụng đặc biệt ví dụ như sử dụng trong môi trường có chloramines…).
Kích thước: Từ ¾ đến 12 inch, dễ lắp đặt, bảo trì, thích hợp cho ống cắt rãnh.

Xem thêm

THÔNG SỐ KỸ THUẬT

Kích thước danh nghĩa

3/4 – 12 inch
Đường kính ngoài

1,91 – 15,28 inch (48,5 – 388,1 m)
Chiều dài

3,04 – 17,38 inch (77,2 – 441,4 mm)
Chiều cao

1,68 – 2,55 inch (42,7 – 64,8 mm)
Trọng lượng xấp xỉ

0,81 – 34,82 lb (0,37 – 15,8 kg)
Áp suất làm việc

600 psi (40 bar)

Xem thêm

Khớp nối linh hoạt Style B của Piedmont là một trong những lựa chọn phổ biến nhờ thiết kế bền vững, vật liệu chống ăn mòn và khả năng vận hành trong môi trường khắc nghiệt. Sản phẩm phù hợp với các hệ thống nước công nghiệp, dân dụng hoặc xử lý nước RO, mang lại giải pháp tiết kiệm và hiệu quả cho nhiều công trình.

1. Thông số kỹ thuật của khớp nối linh hoạt style B Piedmont

Khớp nối rãnh style B được chế tạo từ vật liệu thép không gỉ 316 chuẩn ASTM, có độ bền và độ kín vượt trội. Sản phẩm tương thích với nhiều kích thước và tiêu chuẩn ống khác nhau, đáp ứng yêu cầu kỹ thuật trong các hệ thống nước uống, công nghiệp và xử lý nước RO. Quý khách hãy theo dõi bảng dưới đây để hiểu chi tiết hơn về thông số kỹ thuật của sản phẩm này.

KÍCH THƯỚC DANH NGHĨA	ĐƯỜNG KÍNH NGOÀI	CHIỀU DÀI	CHIỀU CAO	TRỌNG LƯỢNG XẤP XỈ	ÁP SUẤT LÀM VIỆC
3/4 inch	1,91 inch (48,5 mm)	3,04 inch (77,2 mm)	1,68 inch (42,7 mm)	0,81 lb (0,37 kg)	600 psi (40 bar)
1 inch	2,29 inch (58,2 mm)	3,42 inch (86,8 mm)	1,68 inch (42,7 mm)	0,95 lb (0,43 kg)
1-1/4 inch	2,5 inch (63,5 mm)	3,65 inch (92,7 mm)	1,71 inch (43,4 mm)	1,09 lb (0,49 kg)
1-1/2 inch	2,76 inch (70,1 mm)	4,06 inch (103,1 mm)	1,71 inch (43,4 mm)	1,18 lb (0,54 kg)
2 inch	3,24 inch (82,3 mm)	4,38 inch (111,3 mm)	1,85 inch (47 mm)	1,38 lb (0,63 kg)
2-1/2 inch	3,74 inch (95 mm)	5,3 inch (134,6 mm)	1,85 inch (47 mm)	2,05 lb (0,93 kg)
3 inch	4,36 inch (110,7 mm)	5,88 inch (149,3 mm)	1,85 inch (47 mm)	2,4 lb (1,09 kg)
4 inch	5,7 inch (144,8 mm)	7,6 inch (193 mm)	2,02 inch (51,3 mm)	4,23 lb (1,92 kg)
6 inch	8,18 inch (207,8 mm)	10,25 inch (260,4 mm)	2,02 inch (51,3 mm)	9,12 lb (4,14 kg)
8 inch	10,89 inch (276,6 mm)	13,44 inch (341,5 mm)	2,34 inch (60,7 mm)	24,5 lb (11,1 kg)
10 inch	13,28 inch (337,3 mm)	15,88 inch (403,3 mm)	2,55 inch (64,8 mm)	33,46 lb (15,18 kg)
12 inch	15,28 inch (388,1 mm)	17,38 inch (441,4 mm)	2,55 inch (64,8 mm)	34,82 lb (15,8 kg)

Áp suất làm việc định mức:

ĐỘ DÀY THÀNH ỐNG	ĐƯỜNG KÍNH NHỎ HƠN 2 INCH	ĐƯỜNG KÍNH LỚN HƠN 2 INCH
Schedule 40s	600 psi (40 bar)	600 psi (40 bar)
Schedule 10s	600 psi (34 bar)	350 psi (24 bar)
Schedule 5s	300 psi (20 bar)	175 psi (12 bar)

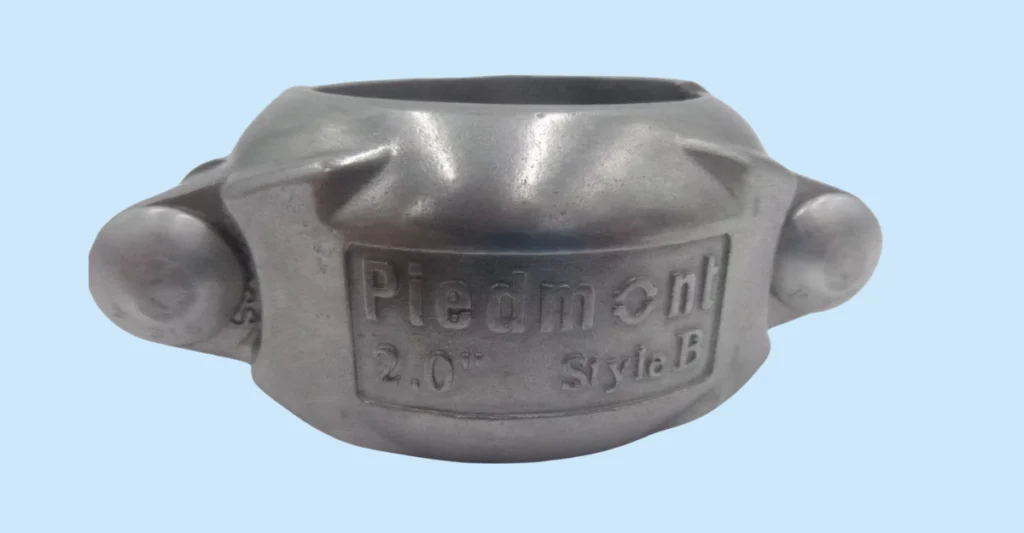

2. Đặc điểm nổi bật của khớp nối linh hoạt style B Piedmont

Khớp nối style B của Piedmont được thiết kế tối ưu cho các hệ thống nước yêu cầu độ bền cao và khả năng chống ăn mòn mạnh mẽ. Với vỏ ngoài bằng thép không gỉ 316 (CF8M), đệm cao su EPDM phù hợp nước nóng lạnh và hệ thống bulong – đai ốc inox chuẩn ASTM, thiết bị không chỉ bền bỉ mà còn đảm bảo an toàn cho nước uống. Sản phẩm này nổi bật nhờ:

Chịu áp suất tối đa lên đến 600 psi (40 bar) khi sử dụng ống Schedule 40s có rãnh cắt.
Vỏ bằng thép không gỉ 316 (CF8M) – chống ăn mòn vượt trội, đạt chuẩn ASTM A351, A743, A744.
Gioăng EPDM phù hợp nước nóng, nước lạnh; đạt chứng nhận NSF/ANSI 61; có hai dạng: C-shape và Flush-fit.
Bulong và đai ốc làm từ inox 316, theo ASTM F-593/F-594; thiết kế đầu tròn hoặc lục giác, cổ hình bầu dục.
Độ bền cao, không cần bảo trì thường xuyên, lý tưởng cho nước ngọt và nước lợ.
Gioăng đệm EPDM lưu hóa peroxide có sẵn theo yêu cầu (cho các ứng dụng đặc biệt ví dụ như sử dụng trong môi trường có chloramines…).
Thiết kế phù hợp cho lắp đặt với ống cắt rãnh Schedule 40s, Schedule 10s và Schedule 5s; lắp đặt nhanh chóng và đơn giản.
Khoảng kích thước rộng từ ¾ đến 12 inch, đáp ứng đa dạng nhu cầu kết nối đường ống.

3. Ưu điểm của khớp nối linh hoạt style B của Piedmont

Cùm nối ống style B không chỉ nổi bật ở khả năng kỹ thuật, mà còn mang lại nhiều những lợi ích thực tiễn đáng kể trong quá trình vận hành. Với thiết kế tối ưu và vật liệu cao cấp, sản phẩm mang lại hiệu quả sử dụng lâu dài và đáng tin cậy trong các hệ thống đòi hỏi yêu cầu cao về vật liệu và khả năng chịu áp suất:

Khả năng chịu áp suất cao giúp vận hành ổn định trong hệ thống RO và các mạng lưới cấp thoát nước áp lực lớn.
Vật liệu inox 316 và gioăng đệm EPDM giúp chống ăn mòn tốt, tăng tuổi thọ thiết bị.
Thiết kế thông minh, dễ tháo lắp và bảo trì, tiết kiệm thời gian và chi phí nhân công.
Không yêu cầu bảo trì thường xuyên, giảm chi phí vận hành lâu dài.
Đa dạng kích thước và tương thích với nhiều cấu hình đường ống trong công nghiệp và dân dụng.
Đáp ứng tiêu chuẩn quốc tế như ASTM F-593/F-594, ASTM A351/A743/A744, NSF/ANSI 61, đảm bảo an toàn cho hệ thống nước uống và xử lý nước chuyên dụng.

4. Tiêu chuẩn chất lượng của khớp nối linh hoạt style B Piedmont

Việc lựa chọn khớp nối đạt tiêu chuẩn quốc tế là yếu tố quan trọng để đảm bảo sự an toàn và bền vững cho toàn bộ hệ thống đường ống. Piedmont Style B được thiết kế và sản xuất dựa trên các tiêu chuẩn nghiêm ngặt, giúp đảm bảo hiệu suất vận hành tối ưu và tuổi thọ lâu dài.

Vật liệu thân vỏ tuân thủ các tiêu chuẩn ASTM A351, A743 và A744 – đảm bảo tính cơ học và khả năng chống ăn mòn vượt trội.
Bulong và đai ốc được sản xuất theo chuẩn ASTM F-593 và F-594, mang lại độ siết ổn định, tăng khả năng chịu tải và không bị ăn mòn trong môi trường nước.
Gioăng đệm EPDM đạt chứng nhận NSF/ANSI 61, cho phép sử dụng an toàn trong các hệ thống cung cấp nước uống.

Nhờ tuân thủ đầy đủ các tiêu chuẩn kỹ thuật quốc tế này, sản phẩm khớp nối style B của Piedmont không chỉ được tin dùng tại Mỹ, mà còn được ứng dụng rộng rãi tại nhiều quốc gia trên thế giới.

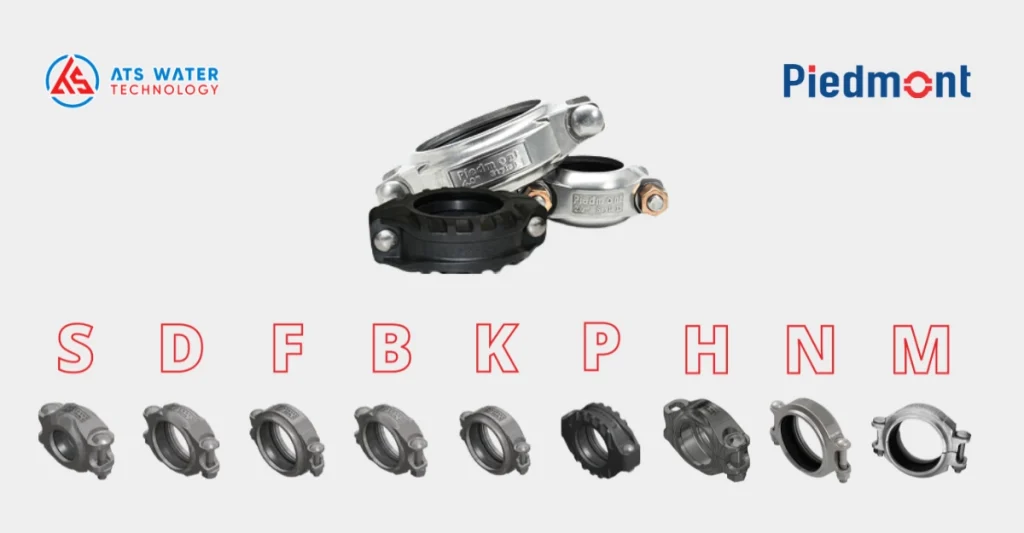

5. Ứng dụng của khớp nối linh hoạt Piedmont style B

Coupling nối ống style B của Piedmont không chỉ được đánh giá cao nhờ khả năng vận hành ở áp suất cao, mà còn bởi tính linh hoạt và độ bền vượt trội trong nhiều môi trường. Tuy nhiên, cần lưu ý rằng các ứng dụng thực tế thường đặt ra những yêu cầu nghiêm ngặt hơn cả mức áp suất vận hành danh nghĩa.

Do đó, khi lựa chọn khớp nối Piedmont nói chung và cùm nối ống inox 316 style B nói riêng, Quý khách cần tính đến các yếu tố vận hành bổ sung như nhiệt độ và tải trọng cơ học để đảm bảo tuổi thọ và hiệu suất toàn diện. Dưới đây là một số ứng dụng của sản phẩm này:

Sử dụng cho hệ thống RO nước lợ (BWRO) và RO nước biển (SWRO).
Ứng dụng nối ống ở các vị trí cấp nước, rửa ngược (backwash) và hệ thống siêu lọc (UF) và vi lọc (MF).
Phù hợp với các dòng áp suất thấp trong hệ thống thu hồi năng lượng.
Lý tưởng cho hệ thống cấp nước và xử lý nước áp suất cao trong công nghiệp và dân dụng.
Áp dụng trong các hệ thống ngành thực phẩm, nước giải khát, dược phẩm và y tế nhờ khả năng chống ăn mòn và đạt chuẩn NSF/ANSI 61.

6. Địa chỉ mua khớp nối linh hoạt style B Piedmont chính hãng

Việc lựa chọn đúng nhà phân phối chính hãng là yếu tố quan trọng để đảm bảo chất lượng thiết bị và dịch vụ kỹ thuật đi kèm. Công ty TNHH Công Nghệ Nước ATS (ATS Water Technology) tự hào là đại diện chính thức cho các dòng khớp nối linh hoạt của Piedmont tại Việt Nam, trong đó có dòng khớp nối linh hoạt style B – sản phẩm cao cấp được ứng dụng rộng rãi trong các hệ thống RO, xử lý nước công nghiệp,…

Với hơn 15 năm kinh nghiệm trong ngành xử lý nước, ATS Water Technology không chỉ mang đến cho khách hàng thiết bị chính hãng, có nguồn gốc rõ ràng, mà còn đi kèm với tư vấn thiết kế, giải pháp, công nghệ, kỹ thuật chuyên sâu và tài liệu sản phẩm đầy đủ.

Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ Quý khách lựa chọn khớp nối phù hợp cho từng ứng dụng cụ thể. Hãy liên hệ ngay với Công ty TNHH Công Nghệ Nước ATS để được hỗ trợ nhanh chóng nhé!
