Hệ thống lọc đĩa tự rửa ADES ADF
Hệ thống lọc đĩa tự rửa ADES ADF là giải pháp lọc side-stream cho tháp giải nhiệt, ứng dụng công nghệ lọc đĩa tự động Spin Klin™ Nova Plus của Amiad. Với thiết kế dạng module, vật liệu polymer bền bỉ và cơ chế rửa ngược tự động hiệu quả, ADES ADF đảm bảo lọc chính xác đến từng micron, tiết kiệm nước và năng lượng, vận hành ổn định trong môi trường công nghiệp khắt khe.
ĐẶC ĐIỂM SẢN PHẨM
- Trang bị bơm đầu vào sử dụng động cơ IE3, cấp bảo vệ IP55, đảm bảo vận hành mạnh mẽ và tiết kiệm điện.
- Hệ thống lọc đĩa tự động tích hợp chức năng rửa ngược hoàn toàn tự động, giúp duy trì hiệu suất lọc ổn định.
- Toàn bộ đường ống sử dụng vật liệu SGP chất lượng cao, thích hợp với môi trường công nghiệp.
- Tích hợp đồng hồ áp suất và công tắc áp suất giúp bảo vệ hệ thống bơm hiệu quả.
- Bộ điều khiển tự động với cảm biến chênh áp (dP) và van điều áp duy trì áp suất ổn định trong quá trình vận hành.
- Bao gồm các van điều khiển thủ công và các phụ kiện cần thiết cho việc điều khiển và bảo trì.
- Khung đỡ bằng thép SS400 sơn phủ epoxy 3 lớp, chống ăn mòn và chịu lực tốt.
- Hệ thống sử dụng kết nối mặt bích tiêu chuẩn JIS10K, đảm bảo khả năng lắp đặt linh hoạt.
- Sử dụng nguồn điện 3 pha (380 – 415V / 50Hz), phù hợp với các nhà máy công nghiệp.
- Khả năng lọc chất rắn lơ lửng chính xác đến từng micron, giúp bảo vệ thiết bị phía sau.
- Quá trình rửa ngược diễn ra nhanh chóng với lượng nước sử dụng tối ưu, giảm thiểu lãng phí nước.
- Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt và dễ bảo trì.
- Cấu trúc vững chắc, độ tin cậy cao, phù hợp với vận hành liên tục.
- Mức tiêu thụ điện năng và nước thấp, góp phần giảm chi phí vận hành.
- Toàn bộ thiết bị lọc được chế tạo bằng vật liệu polymer, chống ăn mòn và có tuổi thọ cao.
Xem thêm
THÔNG SỐ KỸ THUẬT
-
Thời gian chu trình rửa
20 giây
-
Áp suất tối thiểu cho chu trình rửa ngược
3,5 bar
-
Lưu lượng tối thiểu cho chu trình rửa
48 m3/h
-
Chiều dài
3,5 – 5,5 m
-
Chiều rộng
3,5 m
-
Chiều cao
2,0 – 2,1 m
-
Trọng lượng xấp xỉ
1.348 – 2.538 kg
-
Lưu lượng nước thành phẩm
200 – 450 m3/h
-
Áp suất vận hành tối đa
10 bar
-
Nhiệt độ vận hành tối đa
60°C
Xem thêm
Để hiểu rõ giá trị và hiệu quả vận hành của hệ thống lọc đĩa tự rửa ADES ADF, chúng ta cần đi sâu vào các thành phần cấu tạo, thông số kỹ thuật chi tiết, cũng như những ưu điểm nổi bật và phạm vi ứng dụng thực tế. Quý khách hàng hãy theo dõi nội dung dưới đây để cập nhật thông tin chi tiết.
1. Cấu tạo của hệ thống lọc đĩa tự rửa ADES ADF
Việc hiểu rõ cấu tạo là bước đầu tiên để đánh giá hiệu quả và khả năng ứng dụng của một hệ thống lọc. Hệ thống lọc side stream cho tháp giải nhiệt ADES ADF được thiết kế tích hợp theo hướng tối ưu hóa không gian, dễ lắp đặt và vận hành tự động. Từng bộ phận đều sử dụng vật liệu cao cấp nhằm đảm bảo độ bền trong môi trường công nghiệp. Bao gồm:
- Bơm đầu vào với động cơ IE3, cấp bảo vệ IP55
- Thiết bị lọc tự rửa
- Ống SGP
- Đồng hồ áp suất và công tắc áp suất dùng cho hệ thống bơm
- Điều khiển tự động bằng cảm biến chênh áp (dP) và van điều áp
- Van điều khiển thủ công và các phụ kiện
- Khung thép SSS400 với lớp phủ epoxy 3 lớp
- Kết nối mặt bích tiêu chuẩn JIS10K
- Nguồn điện cấp: 380 – 415V / 3 pha / 50Hz
2. Thông số kỹ thuật của hệ thống lọc đĩa tự rửa ADES ADF
Thông số kỹ thuật không chỉ phản ánh hiệu suất, mà còn là cơ sở để so sánh và lựa chọn giải pháp phù hợp. Với lưu lượng nước thành phẩm từ 200 – 450 m3/h và áp suất tối đa 10 bar, ADES ADF đáp ứng hầu hết yêu cầu trong hệ thống làm mát công nghiệp.
| THÔNG SỐ | GIÁ TRỊ |
|---|---|
| Loại bơm | Bơm hút đầu rời kiểu xoắn ốc |
| Nhiệt độ vận hành tối đa | 60°C |
| Áp suất vận hành tối đa | 10 bar |
| Áp suất mặt bích | PN16 |
| Vật liệu thân và cánh | Gang / hợp kim đồng |
| Vật liệu trục | Thép không gỉ |
| Dòng Amiad | Spin Klin™ Nova Plus |
| Loại lọc | Lọc đĩa |
| Kích thước lọc | 100 μm |
| Vật liệu vỏ bộ lọc | RPA (Reinforced Polyamide) |
| Vật liệu đĩa | PP (Polypropylene) |
| Thời gian chu trình rửa | 20 giây |
| Áp suất tối thiểu cho chu trình rửa ngược | 3,5 bar |
| Lưu lượng tối thiểu cho chu trình rửa | 48 m3/h |
| THÔNG SỐ | DIỆN TÍCH LỌC | KÍCH THƯỚC HỆ THỐNG (DxRxC) | TRỌNG LƯỢNG XẤP XỈ | LƯU LƯỢNG NƯỚC THÀNH PHẨM |
|---|---|---|---|---|
| ADES-ADF-200 | 20.960 cm2 | 3,5 x 3,5 x 2,0 m | 1.348 kg | 200 m3/h |
| ADES-ADF-250 | 1.391 kg | 250 m3/h | ||
| ADES-ADF-300 | 26.200 cm2 | 3,7 x 3,5 x 2,0 m | 1.755 kg | 300 m3/h |
| ADES-ADF-350 | 36.680 cm2 | 5,0 x 3,5 x 2,1 m | 2.240 kg | 350 m3/h |
| ADES-ADF-400 | 2.405 kg | 400 m3/h | ||
| ADES-ADF-450 | 41.920 cm2 | 5,5 x 3,5 x 2,1 m |
2.538 kg | 450 m3/h |
* Kích thước của hệ thống có thể thay đổi mà không cần thông báo trước.
3. Ưu điểm của hệ thống lọc đĩa tự rửa ADES ADF
Việc lựa chọn hệ thống lọc nước hiệu quả không chỉ phụ thuộc vào công nghệ, mà còn ở khả năng vận hành ổn định, tiết kiệm chi phí và độ bền theo thời gian. ADES ADF mang đến giải pháp toàn diện cho các hệ thống làm mát công nghiệp với loạt ưu điểm nổi bật. Bao gồm:
- Tự động hoá hoàn toàn: Cơ chế rửa ngược thủy lực tự động, diễn ra nhanh chóng chỉ trong vòng 20 giây, không cần can thiệp thủ công.
- Tiết kiệm nước và năng lượng: Lượng nước dùng cho chu trình rửa được điều chỉnh hợp lý, kết hợp với thiết kế tối ưu giúp giảm thiểu tiêu thụ điện năng.
- Hiệu suất lọc cao: Khả năng lọc chính xác đến từng micron giúp loại bỏ hiệu quả các hạt rắn lơ lửng, ngăn tắc nghẽn và bảo vệ thiết bị hạ nguồn.
- Thiết kế nhỏ gọn: Cấu hình module tiết kiệm diện tích, phù hợp lắp đặt ở nhiều vị trí khác nhau mà không ảnh hưởng đến không gian vận hành.
- Vận hành ổn định, ít bảo trì: Cấu trúc chắc chắn từ vật liệu polymer và khung thép phủ epoxy 3 lớp mang lại độ bền cao và giảm chi phí bảo trì định kỳ.
- Tương thích công nghiệp cao: Sử dụng nguồn điện 3 pha 380 – 415V / 50Hz, kết nối mặt bích JIS10K, dễ tích hợp với hệ thống hiện hữu.
- Độ tin cậy vượt trội: Hoạt động bền bỉ trong môi trường khắc nghiệt, phù hợp với các hệ thống yêu cầu lọc liên tục và không gián đoạn.
4. Ứng dụng của hệ thống lọc đĩa tự rửa công suất lớn ADES ADF
Hệ thống ADES ADF được thiết kế để sử dụng trong các ứng dụng yêu cầu lọc liên tục với lưu lượng lớn. Nhờ khả năng lọc hiệu quả và vận hành tự động, thiết bị phù hợp với nhiều ngành công nghiệp khác nhau, từ thực phẩm, hóa chất đến năng lượng:
- Hệ thống tuần hoàn tháp giải nhiệt
- Lọc nước cấp cho hệ thống HVAC

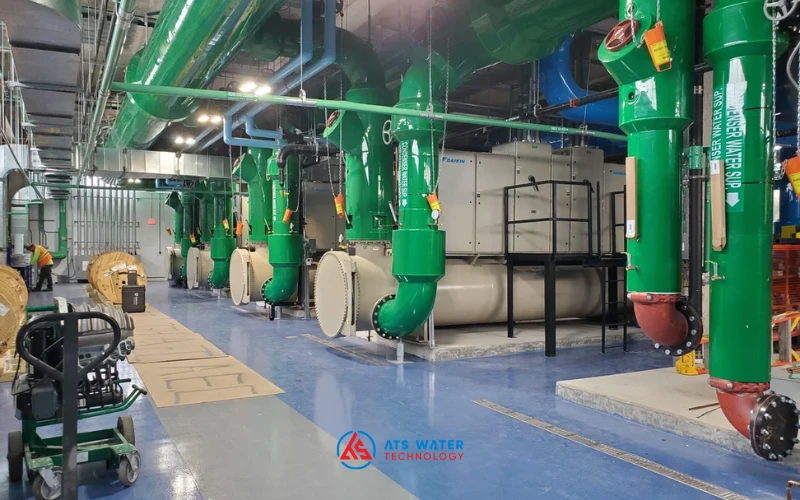

- Bảo vệ hệ thống trao đổi nhiệt, chiller
- Nhà máy thực phẩm, nhiệt điện, hóa chất
- Các hệ thống xử lý nước tuần hoàn công nghiệp
5. ATS Water Technology – Đơn vị thiết kế và cung cấp hệ thống ADES ADF
Việc lựa chọn đơn vị thiết kế và cung cấp hệ thống lọc đĩa tự rửa là yếu tố quan trọng quyết định hiệu quả vận hành lâu dài. Một đối tác uy tín không chỉ đảm bảo chất lượng thiết bị, mà còn mang đến giải pháp kỹ thuật tối ưu, phù hợp với nhu cầu vận hành thực tế của từng khách hàng. Công ty TNHH Công Nghệ Nước ATS (ATS Water Technology) là một trong những đơn vị chuyên sâu trong lĩnh vực xử lý nước công nghiệp, đã và đang triển khai nhiều giải pháp lọc đĩa tự động ADES ADF tại thị trường Việt Nam.
Với đội ngũ kỹ sư giàu kinh nghiệm và nền tảng kỹ thuật vững chắc, ATS Water Technology trực tiếp thiết kế và tích hợp hệ thống lọc ADES ADF theo yêu cầu cụ thể của từng khách hàng. Các hệ thống được cấu hình linh hoạt theo dải công suất từ 200 – 450 m3/h, tối ưu cho các ứng dụng trong hệ thống tháp giải nhiệt, lọc tuần hoàn, bảo vệ thiết bị trao đổi nhiệt và nhiều lĩnh vực công nghiệp khác như thực phẩm, dược phẩm, hóa chất…
Quý khách hàng muốn nhận được sự tư vấn nhiệt tình và hỗ trợ giải đáp thắc mắc nhanh chóng nhất thì hãy liên hệ với chúng tôi ngay hôm nay nhé!
