Khớp nối linh hoạt là giải pháp kết nối ống an toàn, giảm rung động, bù giãn nở nhiệt và chịu lực trong hệ thống xử lý nước công nghiệp. So với mặt bích hay mối hàn truyền thống, khớp nối linh hoạt cho phép lắp đặt nhanh chóng, bảo trì dễ dàng và nâng cao tuổi thọ đường ống. Bài viết này của ATS Water Technology sẽ giúp Quý khách dễ dàng lựa chọn sản phẩm tối ưu, phù hợp cho từng hệ thống của mình.

1. Khớp nối linh hoạt là gì?

Khớp nối linh hoạt (Flexible Coupling) là thiết bị kết nối hai đoạn ống thông qua cơ chế rãnh, giúp giảm rung lắc, bù giãn nở do nhiệt và dịch chuyển nhẹ trong quá trình hệ thống vận hành. So với việc hàn hoặc dùng mặt bích, khớp nối linh hoạt lắp đặt nhanh hơn, tiết kiệm chi phí và dễ bảo trì. Đây là giải pháp phổ biến trong các hệ thống xử lý nước áp lực cao, giúp nâng cao độ bền và ổn định của đường ống.

Khớp nối linh hoạt còn được gọi bằng nhiều tên khác như:

• Cùm nối ống
• Coupling rãnh
• Coupling nối ống
• Khớp nối rãnh
• Khớp nối có rãnh

Các loại khớp nối linh hoạt phổ biến bao gồm:

• Khớp nối kiểu rãnh (Grooved Flexible Coupling): Sử dụng vòng rãnh và gioăng đàn hồi, lắp nhanh, chịu rung và dịch chuyển nhẹ, phổ biến trong PCCC, HVAC, RO, nước biển.
• Khớp nối bằng cao su (Rubber Expansion Joint): Thân cao su chịu lực kết nối bằng mặt bích, hấp thụ rung động, giảm tiếng ồn, bù giãn nở tốt.
• Khớp nối mềm kim loại (Metal Expansion Joint / Metal Flexible Joint): Thép không gỉ hoặc kim loại mềm dạng bellows, chịu nhiệt và áp suất cao, dùng cho hơi nóng, khí nén, hóa chất.
• Khớp nối dạng ống mềm inox (Flexible Metal Hose): Ruột inox bện inox, dùng cho vị trí cần độ linh hoạt cao, chống rung, chịu áp lực trung bình.

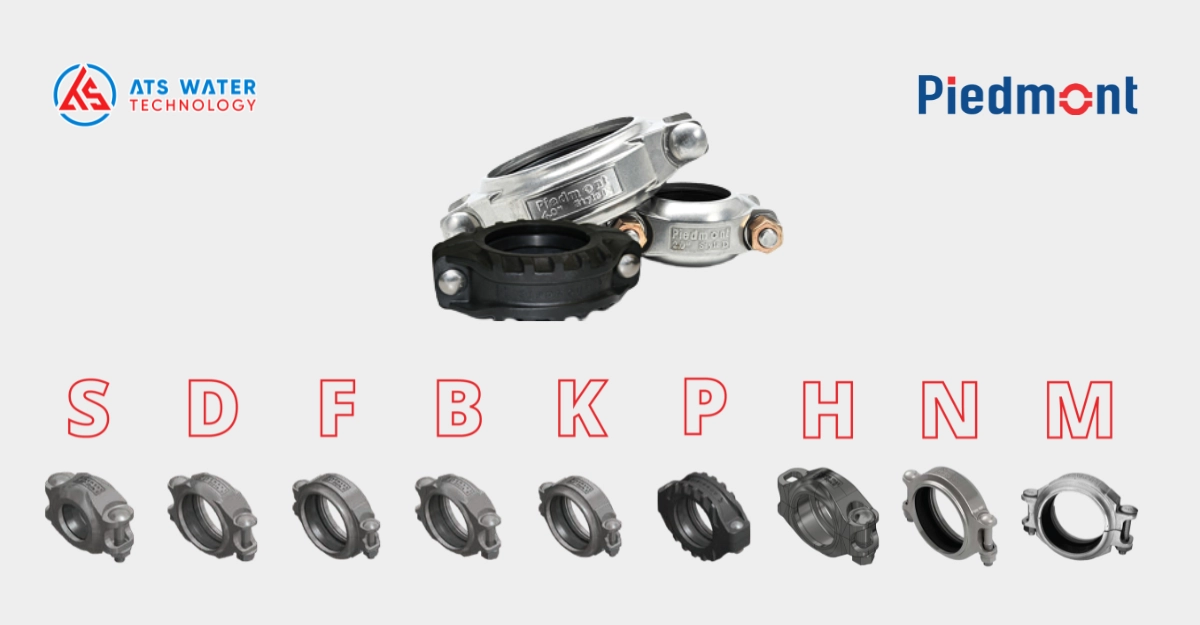

Khớp nối linh hoạt là thiết bị kết nối ống bằng cơ chế rãnh, giúp giảm rung động, bù trừ sự giãn nở nhiệt, và hấp thụ các dịch chuyển nhỏ trong quá trình vận hành hệ thống

2. Cấu tạo của khớp nối linh hoạt

Khớp nối linh hoạt Piedmont được thiết kế theo dạng hai nửa housing kết hợp với gioăng và bộ bulong – đai ốc tạo thành kết nối kín và chịu lực. Cấu tạo gồm:

• Housing (thân khớp): Thường làm từ inox Duplex hoặc Super Duplex ở các dòng cao cấp, mang lại khả năng chịu lực lớn và chống ăn mòn vượt trội.
• Gioăng (Gasket): Làm từ EPDM đạt chuẩn NSF/ANSI 61, có thể chọn loại lưu hóa peroxide cho môi trường đặc biệt. Gioăng chịu trách nhiệm tạo độ kín và chịu áp suất.
• Bulong (bolts) và đai ốc (nút): Inox 316 hoặc silicon bronze theo ASTM F-593/F-594, đảm bảo độ bền cơ học khi siết áp lực cao.

Cấu trúc này giúp khớp nối hoạt động an toàn, chịu áp lực cao và dễ tháo lắp hơn nhiều so với mặt bích truyền thống.

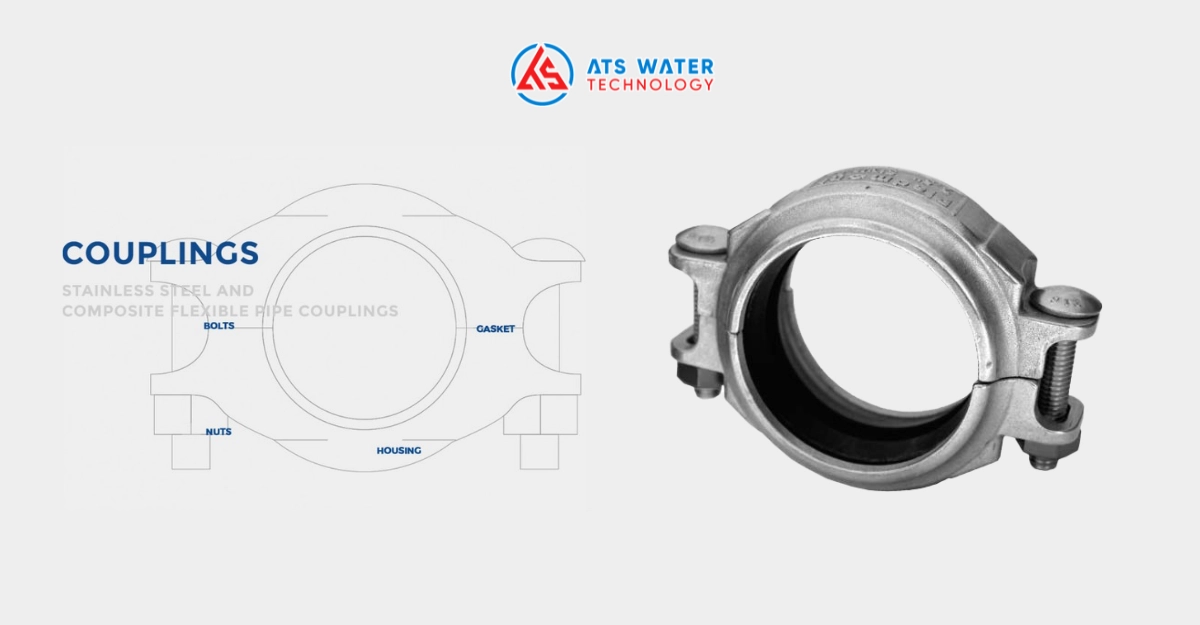

Cấu tạo khớp nối rãnh linh hoạt gồm housing, gioăng, bulong và đai ốc

3. Đặc điểm của khớp nối linh hoạt / cùm nối ống Piedmont

Khớp nối có rãnh là thành phần quan trọng trong các hệ thống đường ống, giúp kết nối an toàn, giảm rung lắc, bù giãn nở nhiệt và dịch chuyển nhẹ. Trong các ứng dụng công nghiệp nặng, hệ thống xử lý nước áp lực cao hay nước biển, các khớp nối chất lượng cao phải đảm bảo độ bền cơ học vượt trội, khả năng chống ăn mòn và hiệu suất vận hành ổn định.

Khớp nối linh hoạt Piedmont được thiết kế đáp ứng những yêu cầu này, với các đặc điểm nổi bật:

• Áp suất vận hành cao: Chịu áp suất từ  100–2000 psi (7–138 bar) với ống schedule 40s có rãnh cắt, áp dụng cho mọi kích thước.
• Vật liệu vỏ cao cấp: Inox Duplex CE8MN hoặc Super Duplex CE3MN, khả năng chống ăn mòn hiệu quả trong môi trường nước biển, nước lợ và hóa chất.
• Tính chất cơ học vượt trội: Hợp kim Duplex với cấu trúc Austenite – Ferrite giúp gia tăng độ bền kéo, chịu lực gấp đôi so với inox 316L thông thường.
• Gioăng EPDM đạt chuẩn: Đạt tiêu chuẩn NSF/ANSI 61, dùng được cho nước nóng/lạnh, có 2 dạng C-shaped và Flush-fit; tùy chọn EPDM lưu hóa peroxide cho môi trường đặc biệt như có chloramines.
• Bulong và đai ốc chất lượng cao: Inox 316 hoặc silicon bronze (size ≤ 3 inch), theo tiêu chuẩn ASTM F-593/F-594 và DIN.
• Tùy chọn lớp phủ bảo vệ: Thân khớp nối có thể phủ Epoxy – Polyurethane; phụ kiện có thể phủ fluoropolymer như Xylan, Fluorokote, tăng tuổi thọ trong môi trường ăn mòn mạnh.
• Khả năng tương thích cao: Dễ dàng kết nối với các hệ thống đường ống tiêu chuẩn có rãnh cắt, hỗ trợ lắp đặt, bảo trì và vận hành đơn giản.
• Tiêu chuẩn vật liệu quốc tế: PREN >35 (Duplex), PREN >40 (Super Duplex), đảm bảo chống rỗ, nứt và ăn mòn khe hở vượt trội.

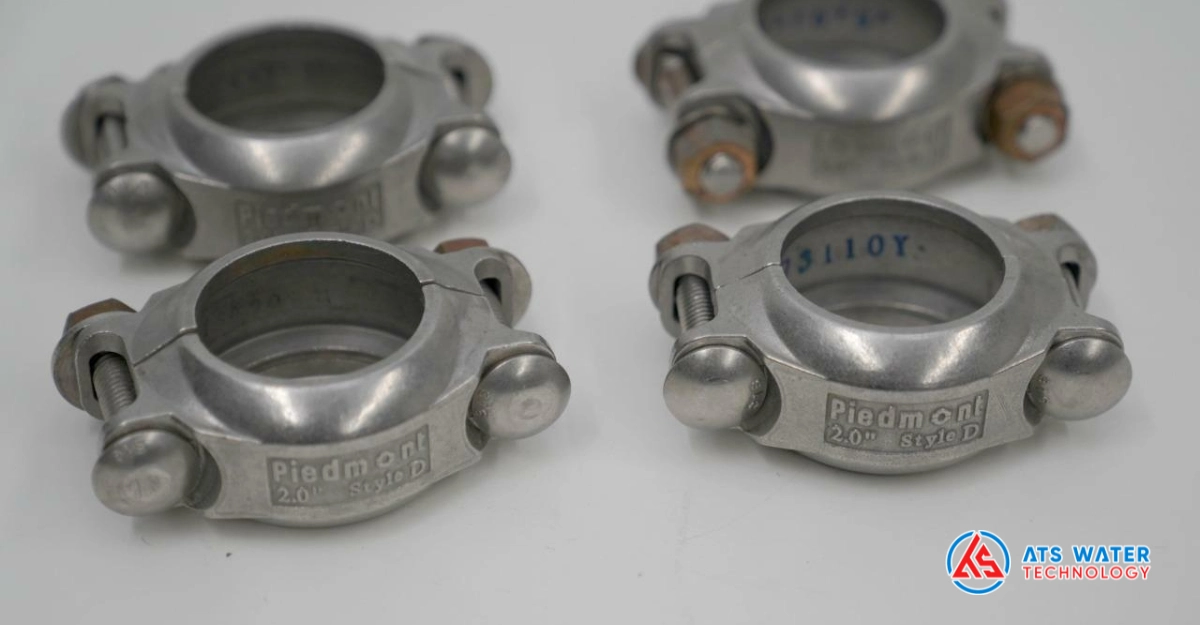

Khớp nối rãnh Piedmont chịu được áp suất vận hành cao, từ 100 đến 2000 psi (7–138 bar)

4. Ứng dụng của khớp nối rãnh Piedmont

Khớp nối rãnh Piedmont là giải pháp kết nối linh hoạt, bền bỉ, phù hợp với nhiều hệ thống xử lý nước công nghiệp. Thiết kế chắc chắn, vật liệu cao cấp và khả năng chịu áp lực và chống ăn mòn, các khớp nối này vận hành ổn định ngay cả trong môi trường khắc nghiệt. Các ứng dụng điển hình của khớp nối linh hoạt này bao gồm:

• Hệ thống RO nước biển (SWRO) và RO nước lợ (BWRO): Chịu áp lực cao và chu kỳ vận hành nghiêm ngặt.
• Hệ thống siêu lọc (UF) và vi lọc (MF): Đặc biệt tại các vị trí cấp, thu hồi và xả nước.
• Các hệ thống thu hồi năng lượng và bơm piston: Khớp nối phải chịu rung động và tải lặp đi lặp lại.
• Ngành dầu khí, hóa chất, công nghiệp nặng: Ứng dụng trong môi trường ăn mòn và nhiệt độ khắc nghiệt.
• Ngành thực phẩm, nước giải khát, dược phẩm, y tế: Nhờ khả năng chống ăn mòn và vật liệu đạt chuẩn NSF/ANSI 61.
• Các hệ thống dân dụng và công nghiệp áp suất thấp hoặc trung bình: Yêu cầu kết nối linh hoạt, dễ lắp đặt và bảo trì.

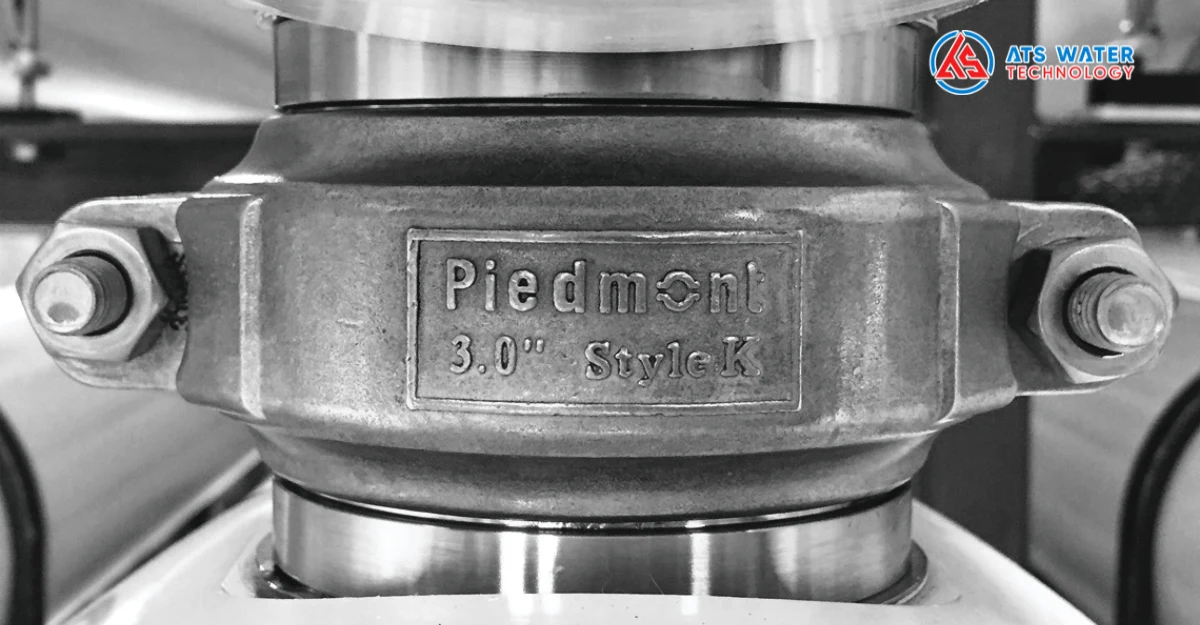

Cùm nối ống Piedmont được ứng dụng trong các hệ thống RO nước biển, nơi yêu cầu khả năng chịu áp lực cao và vật liệu chống ăn mòn

5. ATS Water Technology – Đại diện phân phối coupling nối ống Piedmont khu vực Đông Nam Á

Việc lựa chọn nhà phân phối uy tín là yếu tố quan trọng để đảm bảo các khớp nối linh hoạt Piedmont đạt tiêu chuẩn chất lượng, đồng thời nhận được hỗ trợ kỹ thuật và dịch vụ hậu mãi đầy đủ. Tại Việt Nam và khu vực Đông Nam Á, Công ty TNHH Công Nghệ Nước ATS (ATS Water Technology) là đại diện phân phối chính thức các dòng khớp nối Piedmont, đáp ứng đa dạng các hệ thống xử lý nước chịu áp lực cao, chống ăn mòn và yêu cầu vận hành khắt khe.

Với kinh nghiệm lâu năm trong ngành xử lý nước và cung cấp thiết bị công nghiệp, ATS Water Technology không chỉ cung cấp sản phẩm chính hãng với nguồn gốc rõ ràng, mà còn cung cấp dịch vụ tư vấn kỹ thuật toàn diện, từ lựa chọn sản phẩm phù hợp, thiết kế hệ thống, đến giải pháp công nghệ. Khách hàng sẽ được hỗ trợ đầy đủ tài liệu kỹ thuật, giúp hệ thống vận hành ổn định và hiệu quả lâu dài.

Các sản phẩm khớp nối Piedmont do ATS Water Technology phân phối phù hợp cho nhiều ứng dụng công nghiệp và xử lý nước, bao gồm: hệ thống RO nước biển và nước lợ, siêu lọc (UF), vi lọc (MF), công nghiệp hóa chất, dầu khí, thực phẩm, dược phẩm, y tế và các hệ thống công nghiệp nặng.

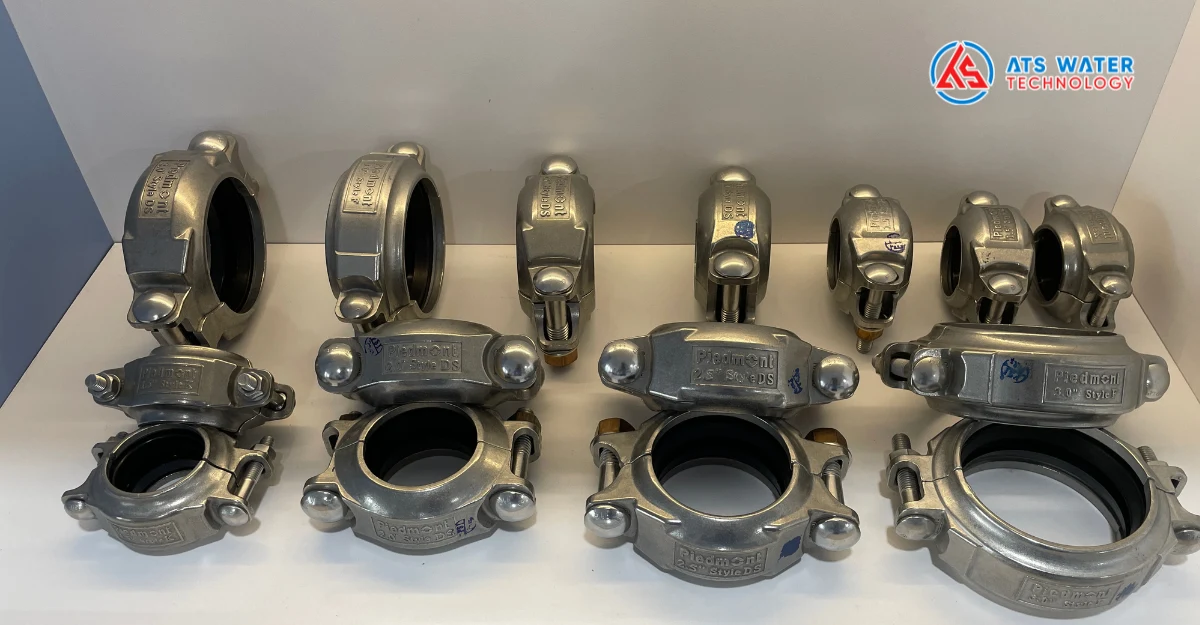

Các loại khớp nối ống Piedmont tại showroom ATS Water Technology

Quý khách hàng có thể liên hệ với ATS Water Technology ngay hôm nay để được tư vấn lựa chọn khớp nối Piedmont phù hợp nhất với hệ thống của mình:

CÔNG TY TNHH CÔNG NGHỆ NƯỚC ATS

• Trụ sở chính: 54/18 Bùi Quang Là, P. 12, Q. Gò Vấp, TP. HCM
• Chi nhánh: 77 ĐHT10B, P. Đông Hưng Thuận, Q. 12, TP. HCM
• Tư vấn hỗ trợ: (028) 6258 5368 – (028) 6291 9568
• Email: info@atswatertechnology.com
• Mạng xã hội:   Facebook   |   LinkedIn   |   Zalo Official

6. Các câu hỏi thường gặp về khớp nối linh hoạt Piedmont

Khớp nối linh hoạt là gì và khác gì so với khớp nối cứng?

Khớp nối linh hoạt là thiết bị dùng để kết nối hai đầu ống bằng cơ chế rãnh cơ khí hoặc vật liệu đàn hồi, cho phép giãn nở nhiệt, giảm rung lắc và dịch chuyển nhẹ trong quá trình vận hành. Khác với khớp nối cứng (mặt bích, hàn), khớp nối linh hoạt lắp đặt nhanh hơn, bảo trì dễ dàng và giảm áp lực cơ học trên đường ống.

Cùm nối ống Piedmont được làm từ vật liệu gì?

Khớp nối Piedmont được sản xuất từ Duplex/Super Duplex SS, Inox 316 hoặc vật liệu composite, kết hợp gioăng EPDM đạt tiêu chuẩn an toàn cho nước uống, phù hợp với nhiều môi trường và áp lực khác nhau.

Khớp nối linh hoạt Piedmont có phù hợp cho hệ thống xử lý nước biển không?

Có. Nhờ sử dụng vật liệu Duplex/Super Duplex SS và thiết kế chuyên dụng, khớp nối Piedmont chịu được áp lực cao và môi trường ăn mòn mạnh, phù hợp cho các hệ thống RO nước biển (SWRO), UF/MF và các ứng dụng công nghiệp khắc nghiệt.

Coupling nối ống Piedmont chịu được áp lực bao nhiêu bar?

Tùy từng dòng sản phẩm, áp lực vận hành có thể dao động từ 100–2000 psi (7–138 bar), phù hợp cho cả hệ thống áp suất thấp và áp suất cao.

Khớp nối Piedmont có dùng cho hệ thống RO công suất lớn không?

Có. Các kiểu khớp nối bằng Duplex/Super Duplex SS và Inox 316 được thiết kế chịu áp lực cao và chu kỳ vận hành liên tục, phù hợp cho các hệ thống RO công suất lớn, hệ thống UF/MF và các nhà máy xử lý nước biển, nước lợ.

Cách lắp đặt khớp nối rãnh Piedmont có phức tạp không?

Không. Thiết kế rãnh tiêu chuẩn giúp lắp đặt nhanh chóng, bảo trì dễ dàng mà không cần hàn hay sử dụng mặt bích. Chỉ cần đặt gioăng vào vị trí, khớp nối các ống có rãnh, siết bulong theo tiêu chuẩn.

Khớp nối linh hoạt Piedmont đạt tiêu chuẩn quốc tế nào?

Các khớp nối Piedmont tuân thủ ISO 9001, EN10204, ASTM/DIN, với gioăng EPDM đạt NSF/ANSI 61, đảm bảo chất lượng, an toàn cho nước uống và vận hành bền bỉ.

Như vậy, khớp nối linh hoạt là giải pháp tối ưu cho các hệ thống xử lý nước chịu áp lực cao, môi trường ăn mòn và yêu cầu vận hành khắt khe. Việc hiểu rõ đặc điểm, ứng dụng và tiêu chuẩn chất lượng của khớp nối linh hoạt sẽ giúp hệ thống của Quý khách vận hành ổn định, an toàn và hiệu quả lâu dài. Hãy liên hệ với chúng tôi – ATS Water Technology – ngay hôm nay để được tư vấn, giải đáp thắc mắc chi tiết.
