Bơm định lượng dạng màng là một trong những dòng bơm phổ biến nhất hiện nay nhờ khả năng vận hành ổn định, hạn chế rò rỉ hóa chất và phù hợp với nhiều ứng dụng xử lý nước khác nhau. Đây cũng là giải pháp được lựa chọn nhiều trong các hệ thống xử lý nước cấp, nước thải, RO, lò hơi và tháp giải nhiệt. Mời Quý khách hàng theo dõi bài viết sau của ATS Water Technology để hiểu chi tiết hơn về dòng sản phẩm này.

1. Bơm định lượng dạng màng là gì?

Bơm định lượng dạng màng (Diaphragm Metering Pump) là loại bơm định lượng thể tích sử dụng màng ngăn đàn hồi để tạo ra quá trình hút và đẩy lưu chất, từ đó cấp hóa chất vào hệ thống với lưu lượng được kiểm soát chính xác.

Trong quá trình vận hành, màng bơm thực hiện chuyển động qua lại để tạo sự thay đổi thể tích trong buồng bơm. Nhờ cơ chế này, thiết bị có thể định lượng chính xác lượng hóa chất cần châm theo yêu cầu của từng ứng dụng.

Trong lĩnh vực xử lý nước, bơm định lượng dạng màng đóng vai trò:

  • Kiểm soát chính xác liều lượng hóa chất.
  • Duy trì hiệu quả xử lý ổn định.
  • Hạn chế lãng phí hóa chất.
  • Hỗ trợ tự động hóa hệ thống vận hành.
  • Đảm bảo an toàn khi làm việc với hóa chất ăn mòn.

So với bơm định lượng piston, bơm định lượng dạng màng có một số điểm khác biệt như:

  • Sử dụng màng ngăn đàn hồi thay cho piston để tạo áp lực hút và đẩy lưu chất.
  • Hóa chất được cách ly với cơ cấu truyền động nên giảm nguy cơ rò rỉ.
  • Phù hợp với nhiều loại hóa chất ăn mòn và hóa chất oxy hóa.
  • Yêu cầu bảo trì thấp hơn do không sử dụng cụm làm kín piston phức tạp.
  • Bơm piston thường phù hợp hơn với các ứng dụng yêu cầu áp suất rất cao.

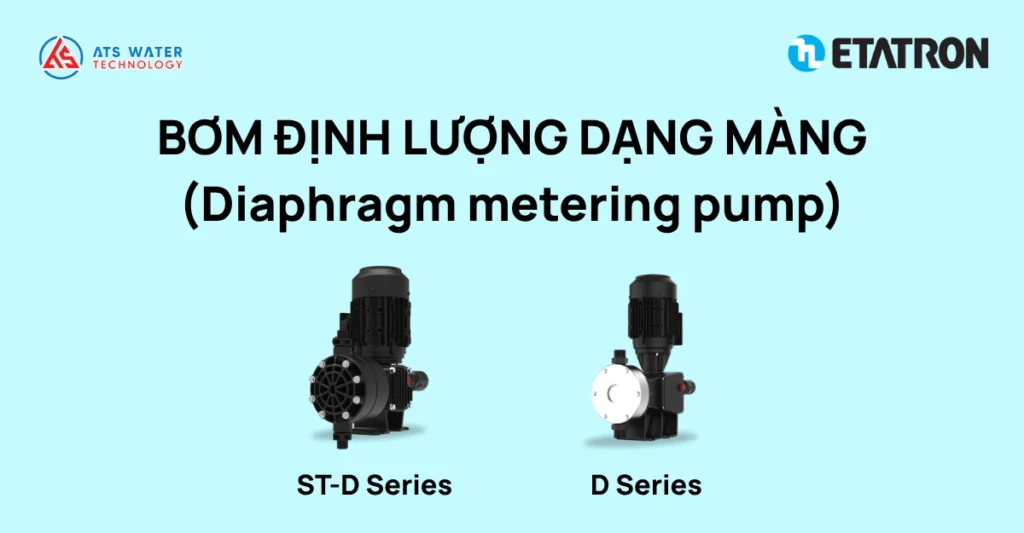

Bơm định lượng dạng màng là gì?

2. Cấu tạo và nguyên lý hoạt động của bơm màng định lượng

Để đảm bảo khả năng định lượng chính xác và vận hành ổn định trong thời gian dài, bơm định lượng dạng màng được thiết kế với nhiều bộ phận chuyên biệt. Các thành phần này phối hợp với nhau để tạo thành chu trình hút – đẩy hóa chất liên tục.

Một bơm định lượng dạng màng thông thường bao gồm:

  • Động cơ điện hoặc bộ truyền động điện từ.
  • Cơ cấu truyền động.
  • Màng bơm (Diaphragm).
  • Đầu bơm (Pump Head).
  • Van một chiều đầu hút.
  • Van một chiều đầu đẩy.
  • Bộ điều chỉnh lưu lượng hoặc bộ điều khiển điện tử.

Trong đó, màng bơm là bộ phận quan trọng nhất và thường được chế tạo từ PTFE hoặc PTFE/NBR nhằm tăng khả năng kháng hóa chất và kéo dài tuổi thọ vận hành. Đây cũng là bộ phận trực tiếp tiếp xúc với hóa chất trong quá trình định lượng.

Tùy thuộc vào tính chất của lưu chất, đầu bơm có thể được sản xuất từ các vật liệu như PP, PVC, PVDF hoặc inox 316L nhằm tăng khả năng chống ăn mòn. Hệ thống van, đế van và gioăng làm kín cũng được lựa chọn vật liệu phù hợp để đảm bảo độ kín và độ bền trong môi trường hóa chất.

Về nguyên lý hoạt động, chuyển động từ động cơ hoặc bộ truyền động sẽ được truyền đến màng bơm, khiến màng dịch chuyển liên tục theo chu kỳ:

  • Khi màng bơm dịch chuyển lùi về phía sau, thể tích buồng bơm tăng lên, tạo áp suất âm và hút hóa chất vào đầu bơm.
  • Khi màng bơm dịch chuyển về phía trước, thể tích buồng bơm giảm xuống, tạo áp suất đẩy hóa chất đi vào đường ống công nghệ.
  • Chu trình này lặp lại liên tục giúp duy trì lưu lượng hóa chất theo giá trị cài đặt.

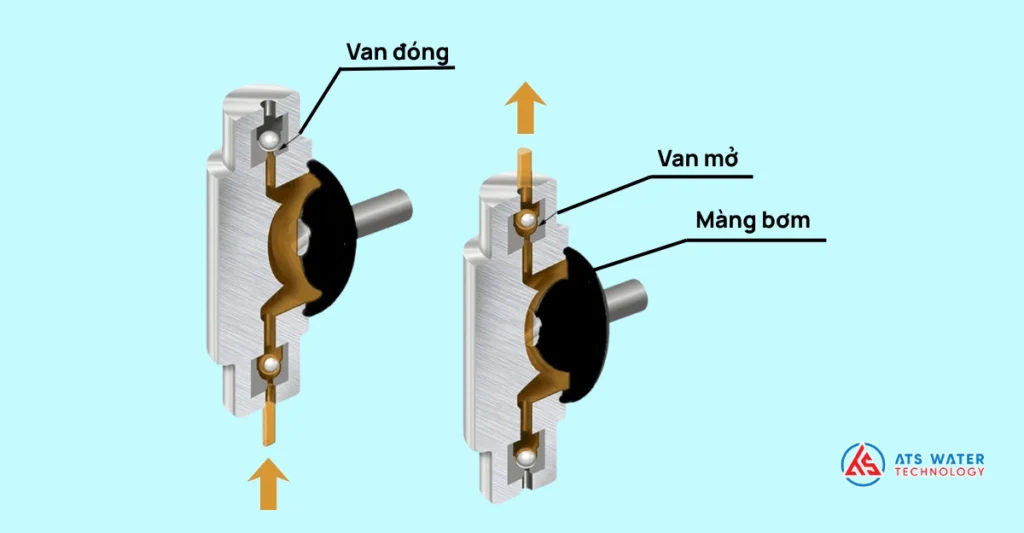

Cấu tạo và nguyên lý hoạt động của bơm màng định lượng

3. Ưu điểm và hạn chế của bơm định lượng dạng màng

Nhờ thiết kế màng ngăn cách ly hóa chất với cơ cấu truyền động, bơm định lượng dạng màng hiện được sử dụng rộng rãi trong xử lý nước và nhiều ngành công nghiệp khác. Tuy nhiên, thiết bị vẫn tồn tại những ưu điểm và hạn chế nhất định cần được cân nhắc khi lựa chọn.

Ưu điểm:

  • Định lượng hóa chất với độ chính xác cao.
  • Độ kín tốt, hạn chế nguy cơ rò rỉ hóa chất.
  • Khả năng chống ăn mòn cao nhờ sử dụng các vật liệu như PTFE, PP, PVC, PVDF hoặc inox 316L.
  • Độ bền và độ tin cậy vận hành cao.
  • Phù hợp với nhiều loại hóa chất xử lý nước.
  • Dễ dàng tích hợp PLC và hệ thống điều khiển tự động.
  • Có thể kết hợp tín hiệu 4-20 mA, biến tần hoặc các giải pháp điều khiển tự động tùy cấu hình thiết bị.
  • Chi phí bảo trì tương đối thấp.

Hạn chế:

  • Lưu lượng thường thấp hơn các loại bơm chuyển tải thông thường.
  • Màng bơm là chi tiết hao mòn và cần thay thế định kỳ.
  • Không phù hợp với lưu chất chứa nhiều hạt rắn kích thước lớn.
  • Dòng chảy có thể xuất hiện dao động theo chu kỳ hoạt động của bơm.
  • Một số ứng dụng cần lắp đặt thêm bình giảm xung để ổn định lưu lượng.
Ưu điểm và hạn chế của bơm định lượng dạng màng

4. Ứng dụng của bơm màng định lượng

Nhờ khả năng định lượng chính xác và tương thích với nhiều loại hóa chất khác nhau, bơm định lượng dạng màng được ứng dụng rộng rãi trong các hệ thống xử lý nước và nhiều lĩnh vực công nghiệp.

Một số ứng dụng phổ biến gồm:

  • Châm PAC, phèn nhôm hoặc phèn sắt trong quá trình keo tụ.
  • Châm polymer cho công đoạn tạo bông và ép bùn.
  • Châm NaOH hoặc axit để điều chỉnh pH.
  • Châm chất chống cáu cặn (Antiscalant) cho hệ thống RO.
  • Châm NaOCl hoặc chlorine dioxide để khử trùng nước.
  • Châm hóa chất xử lý nước lò hơi.
  • Châm hóa chất xử lý nước tháp giải nhiệt.
  • Châm hóa chất trong hệ thống xử lý nước thải công nghiệp.
  • Châm hóa chất trong ngành thực phẩm, đồ uống và hóa chất.

Để đáp ứng nhu cầu châm hóa chất trong các hệ thống xử lý nước và ứng dụng công nghiệp, nhiều doanh nghiệp hiện nay ưu tiên lựa chọn các dòng bơm định lượng đến từ những thương hiệu uy tín nhằm đảm bảo độ chính xác, độ bền và khả năng vận hành ổn định trong thời gian dài. Trong đó, Etatron là thương hiệu bơm định lượng đến từ Ý được sử dụng rộng rãi trên toàn cầu nhờ chất lượng sản phẩm và độ tin cậy cao.

Bơm định lượng dạng màng của Etatron, tiêu biểu như D Series và ST-D Series, được thiết kế với cơ cấu truyền động bằng motor kết hợp màng bơm chuyên dụng, giúp duy trì độ chính xác định lượng cao và khả năng vận hành ổn định. Nhờ cơ cấu truyền động, động cơ và kích thước màng được tối ưu cho các ứng dụng công nghiệp, các dòng bơm này mang lại hiệu suất vận hành cao, phù hợp cho hệ thống xử lý nước cấp, xử lý nước thải và nhiều quy trình sản xuất yêu cầu châm hóa chất liên tục.

Hiện nay, Công ty TNHH Công Nghệ Nước ATS là đơn vị phân phối chính thức các sản phẩm Etatron tại Việt Nam, cung cấp đa dạng giải pháp bơm định lượng cùng dịch vụ tư vấn kỹ thuật, hỗ trợ lựa chọn thiết bị phù hợp với từng nhu cầu vận hành thực tế.

Ứng dụng của bơm màng định lượng

5. Các câu hỏi thường gặp về bơm định lượng dạng màng

Bơm định lượng dạng màng là gì?

Bơm định lượng dạng màng là loại bơm định lượng thể tích sử dụng màng ngăn đàn hồi để tạo quá trình hút và đẩy lưu chất, từ đó cấp hóa chất vào hệ thống với lưu lượng được kiểm soát chính xác.

Bơm định lượng màng khác gì so với bơm piston?

Bơm định lượng dạng màng sử dụng màng ngăn để cách ly hóa chất với cơ cấu truyền động, trong khi bơm piston sử dụng piston chuyển động trực tiếp trong buồng bơm. Nhờ đó, bơm màng thường có độ kín cao hơn và phù hợp với nhiều loại hóa chất ăn mòn.

Bơm định lượng màng có chạy khô được không?

Không nên để bơm định lượng dạng màng vận hành chạy khô trong thời gian dài vì có thể làm giảm tuổi thọ màng bơm, van một chiều và ảnh hưởng đến độ chính xác của quá trình định lượng.

Ứng dụng phổ biến của bơm màng định lượng là gì?

Bơm định lượng dạng màng được sử dụng phổ biến để châm hóa chất trong hệ thống xử lý nước cấp, nước thải, RO, lò hơi, tháp giải nhiệt và nhiều quy trình sản xuất công nghiệp khác.

Như vậy, bơm định lượng dạng màng là giải pháp châm hóa chất hiệu quả nhờ khả năng định lượng chính xác, độ kín cao và khả năng tương thích với nhiều loại hóa chất. Việc lựa chọn đúng loại bơm và vật liệu phù hợp sẽ giúp nâng cao hiệu quả xử lý, tối ưu chi phí vận hành và kéo dài tuổi thọ hệ thống. Quý khách hãy liên hệ với ATS Water Technology để được hỗ trợ và tư vấn sớm nhất.
